Ako testovať optické káble z optických vlákien?

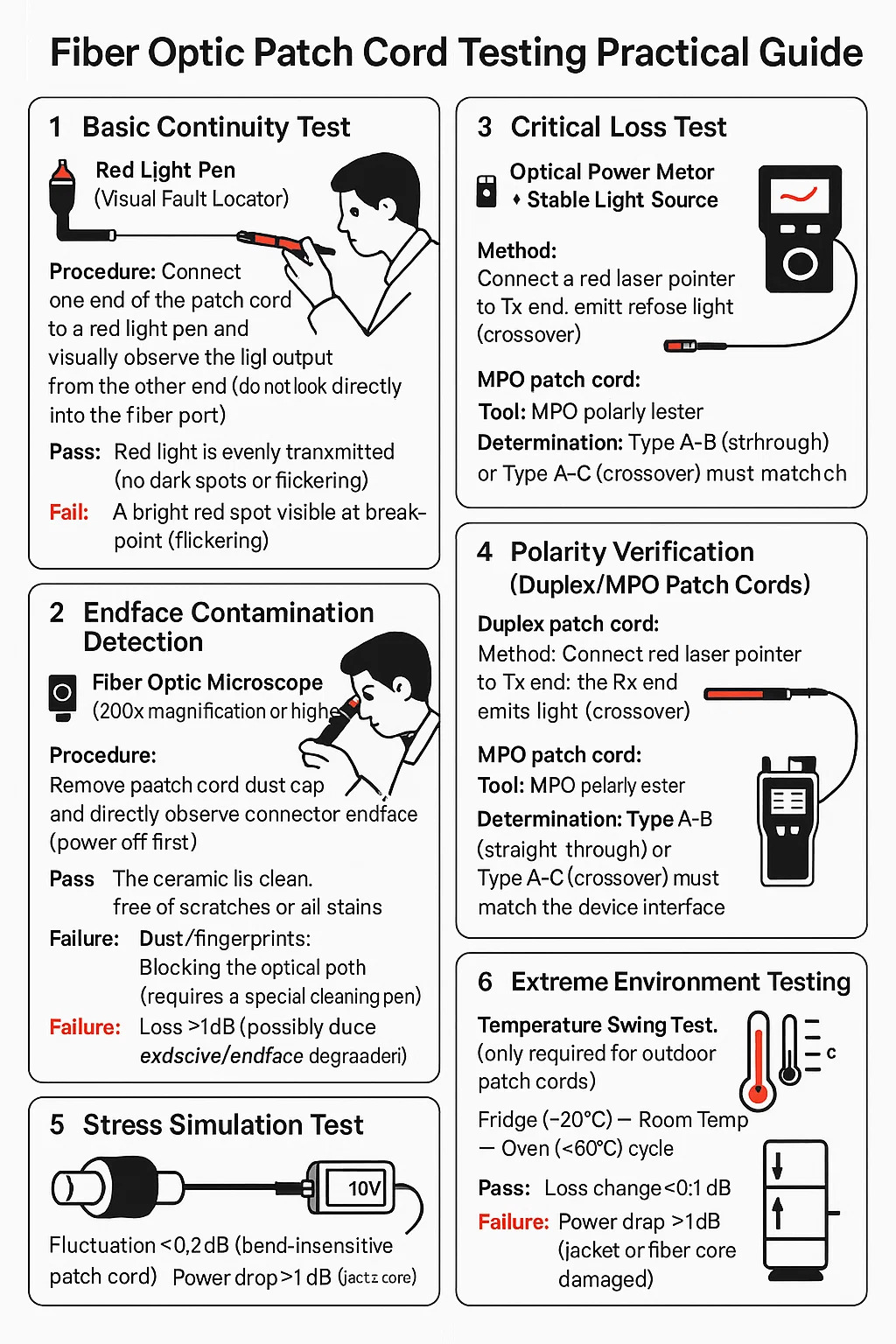

Vláknina Testovanie praktického sprievodcu

1. Test základnej kontinuity
Nástroj: pero červené svetlo (lokalizácia vizuálnej poruchy)
Postup: Pripojte jeden koniec záplatového kábla k červeným svetlom pera a vizuálne sledujte výstup svetla z druhého konca (nepozerajte sa priamo do portu vlákna).
Pass: Červené svetlo sa prenáša rovnomerne (žiadne tmavé škvrny alebo blikanie).
Zlyhanie: Jasne červená škvrna je viditeľná v bode prerušenia (umiestnenie vlákna prerušenia jadra).

2. Detekcia kontaminácie endface
Nástroj: Optický mikroskop vlákien (200x zväčšenie alebo vyššie)
Postup: Odstráňte uzáver prachového kábla a priamo sledujte konektorovú konekciu (najskôr vypnite).
Pass: Keramický rukáv je čistý, bez škrabancov alebo olejových škvŕn.
Zlyhanie
Prach/odtlačky prstov: blokovanie optickej cesty (vyžaduje špeciálne čistiace pero).
Praskliny/čipy: okamžite zlikvidujte (nenapraviteľné).

3. Test kritickej straty
Nástroj: Optický merač energie Stabilný zdroj svetla
Postup: Pripojte zdroj svetla na jeden koniec záplatového kábla a vydajte referenčné svetlo (napr. 1310nm). Pripojte merač výkonu na druhý koniec a prečítajte si stratovú hodnotu (DB).
Pass:
Multimódový opravný kábel: ≤0,5 dB (do 100 metrov).
Oprava s jedným režimom: ≤0,3 dB (do 1 kilometrov).
Zlyhanie Loss >1dB (possible: excessive bending/endface degradation).

4. Overenie polarity (záložné káble Duplex/MPO)
Duplexný záplatový kábel:
Metóda: Pripojte červený laserový ukazovateľ k koncu TX; Koniec RX by mal vyžarovať svetlo (crossover).
Patchový kábel MPO:
Nástroj: tester polarity MPO
Stanovenie: Typ A-B (priamy) alebo typ A-C (crossover) sa musí zhodovať s rozhraním zariadenia.

5. Test simulácie stresu
Scenár: Riziko ohýbania/ťahania záplatového kábla po nasadení
Postup:
Trikrát zabalte náplasť trikrát okolo valca s priemerom 4 cm.
Počas testu sledujte kolísanie optickej energie v reálnom čase.
Pass: Fluktuation ≤0,2dB (záplata necitlivý na ohyb). Zlyhanie: Power Drop> 1dB (poškodený bunda alebo jadro vlákna).

6. Testovanie extrémneho prostredia
Test teplotného výkyvu (vyžaduje sa iba pre vonkajšie náplastné káble):
Chladnička (-20 ° C) → Cyklus teploty miestnosti → rúra (60 ° C) trikrát.
Pass: Zmena straty <0,1 dB.
Nepremokavý test (opravné káble s hodnotením IP67):
Ponorte konektor vo vode po dobu 30 minút, utrite suchý a zmerajte izolačný odpor (> 1 000 mΩ).
