Ako si vyberiem správny patch kábel z optických vlákien?

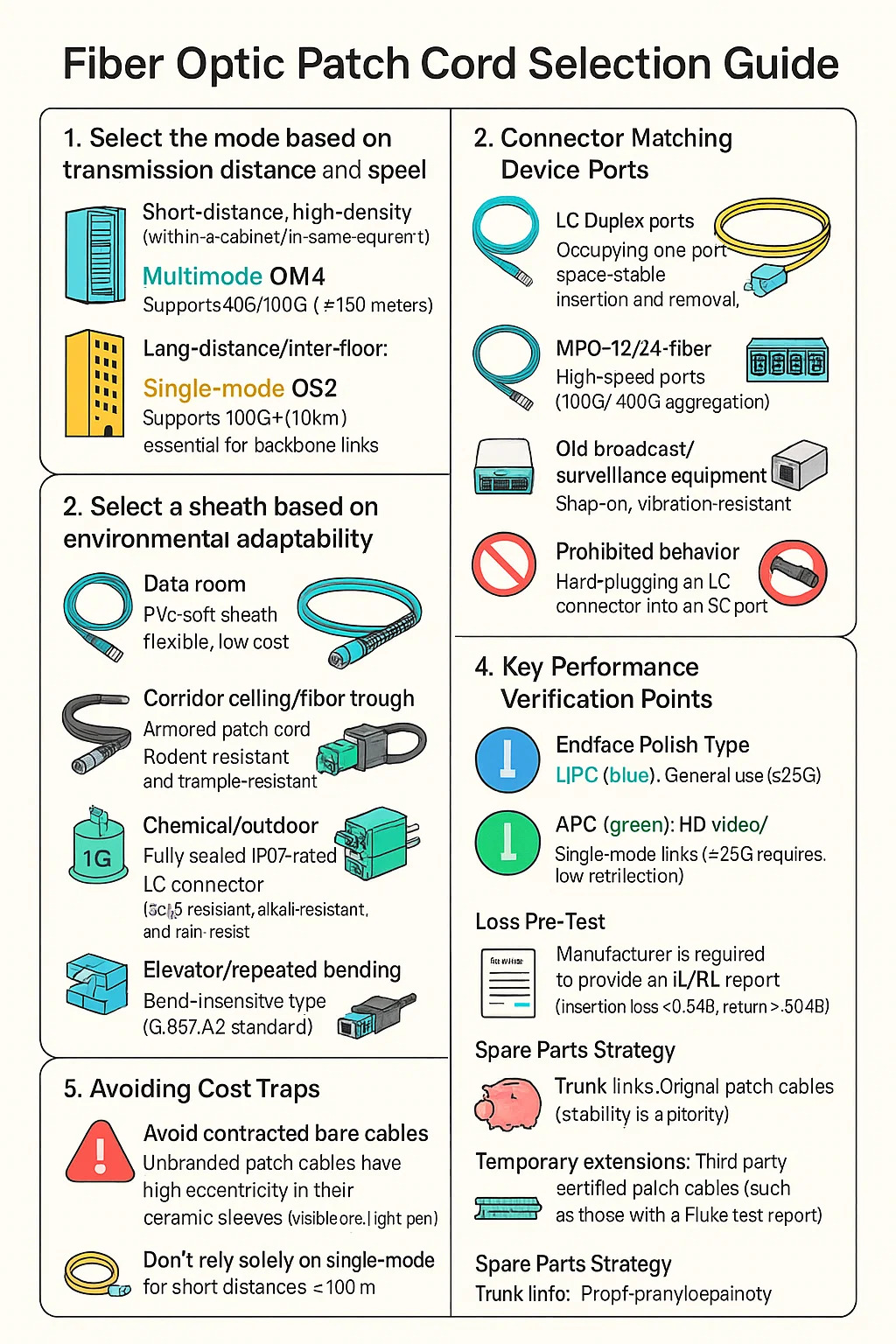

Fiber Optic Patch Cord Sprievodca výberom

1. Vyberte režim na základe prenosovej vzdialenosti a rýchlosti
Krátka vzdialenosť, vysoká hustota (v skrini/v rovnakej miestnosti vybavenia):
Multimode OM4 (tyrkysová bunda): Podporuje 40G/100G (≤150 metrov), preferovaný pomer ceny a výkonu.
Nepoužívajte OM1/OM2 (zastarané, podporuje iba 1G).
Diaľkové/medzipodlažné:
Jednorežimový OS2 (žltá bunda): Podporuje 100G (10km ), nevyhnutný pre chrbticové odkazy.

2. Porty zariadenia na prispôsobenie konektorov
SFP/SFP porty: Vyberte si LC duplex patch kábel (zaberá jeden priestor portu, stabilné vkladanie a vyberanie).
Vysokorýchlostné porty QSFP28/CFP: Vyberte si MPO-12/24-vlákno (agregácia 100G/400G).
Staré vysielacie/sledovacie zariadenie: Vyberte si SC konektor (zacvaknutý, odolný voči vibráciám).
Zakázané správanie: Pevné zapojenie LC konektora do SC portu (konverzia adaptéra zvyšuje stratu o 3dB).

3. Vyberte plášť na základe prispôsobivosti prostredia
Dátová miestnosť: PVC mäkké puzdro (flexibilné, nízke náklady).
Strop chodby/podlahový žľab: Pancierová prepojovacia šnúra (odolná proti hlodavcom a šliapaniu).
Chemický/vonkajší: Plne utesnený LC konektor s hodnotením IP67 (odolný voči kyselinám, zásadám a dažďu).
Výťah/opakované ohýbanie: Typ necitlivý na ohyb (G.657.Štandard A2).

4. Kľúčové body overovania výkonu
Koncová strana poľského typu:
UPC (modrá): Všeobecné použitie (≤25G).
APC (zelená): HD video/vysokorýchlostné odkazy (>25G vyžaduje nízky odraz).
Stratový predbežný test:
Výrobca je povinný poskytnúť správu IL/RL (strata vloženia ≤ 0.3dB, strata vrátenia ≥ 50dB).
Kontrola polarity:
prepojovacie káble MPO používajúce typy A/B/C sa musia zhodovať s koncom vysielača/prijímača (nesprávne priradenie bude mať za následok prerušenie spojenia).

5. Vyhýbanie sa nákladovým pasciam
Vyhnite sa stiahnutým holým káblom: Neznačkové prepojovacie káble majú vysokú excentricitu v keramických rukávoch (viditeľné perom s červeným svetlom).
Nespoliehajte sa len na jeden režim pre krátke vzdialenosti: Pre vzdialenosti ≤100 metrov vyžadujú jednorežimové káble optické moduly s vyššou cenou (viacrežimové káble ušetria 60% nákladov).
Stratégia náhradných dielov:
Trunk odkazy: Originálne patch káble (stabilita je prioritou).
Dočasné rozšírenia: prepojovacie káble certifikované treťou stranou (napríklad tie s protokolom o teste Fluke).
