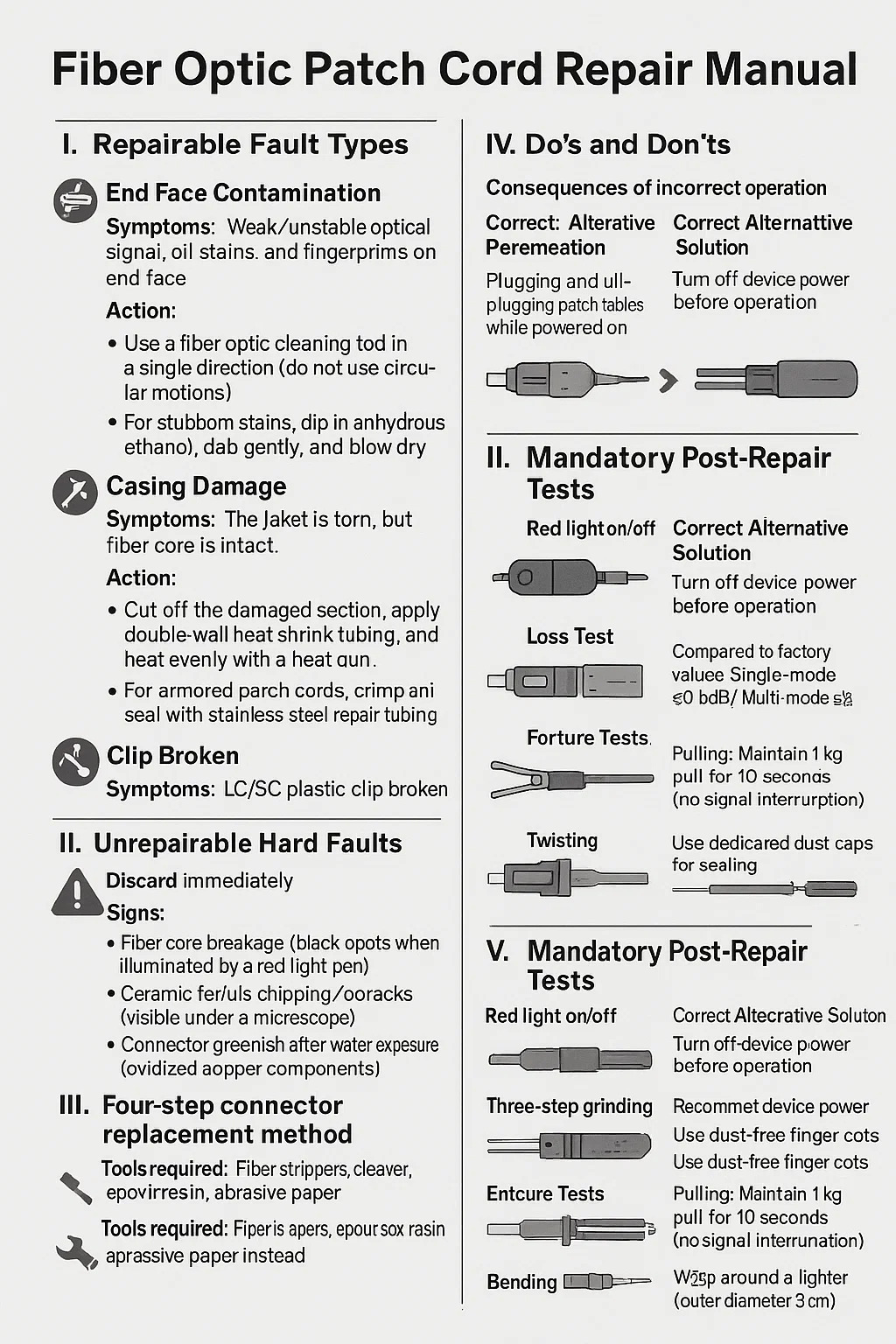

Ako opraviť optický kábel z optických vlákien?

Vláknina Príručka

I. Opraviteľné typy porúch
Kontaminácia koncovej tváre
Príznaky: Slabý/nestabilný optický signál, olejové škvrny a odtlačky prstov na koncovej tvári
Akcia:
Použite čistiacu tyč z optických vlákien v jednom smere (nepoužívajte kruhové pohyby).
V prípade tvrdohlavých škvŕn ponorte do bezvodého etanolu, jemne sa pustite a vyfúknite suchý.
Kontraindikácie: Nepoužívajte bavlnené tampóny ani papierové utierky (zvyšok vlákien je problémom).
Poškodenie puzdra
Príznaky: Bunda je roztrhaná, ale jadro vlákna je neporušené.
Akcia:
Odrežte poškodenú časť, naneste hadičky s dvojitou stenou a rovnomerne zahrievajte tepelnou pištoľou.
Pre obrnené náplastné šnúry, kučeravé a utesnenie s hadičkami z nehrdzavejúcej ocele.
Rozbitý klip
Príznaky: Plastová spona LC/SC je prerušená.
Akcia: Replace with a metal-shelled connector of the same model (re-termination is required).

II. Neprepraviteľné tvrdé chyby
Okamžite zlikvidujte. Znaky:
Zlomenie jadra vlákien (čierne škvrny, keď sú osvetlené červeným perom)
Keramické štiepanie/trhliny (viditeľné pod mikroskopom)
Konektor zelenkavo po expozícii vody (oxidované komponenty medi)
Jedno vlákno v záplatovom kábele MPO je chybné

III. Metóda výmeny konektora so štyrmi krokmi
Vyžadujú sa nástroje: striptéry vlákien, štiepka, epoxidová živici, abrazívny papier
Odstránenie konca vlákien: Odrežte poškodený koniec a ponecháva najmenej 15 cm prebytočného vlákna. Odtrhnite 3 cm vonkajšej bundy a vyčistite jadro vlákniny utieraním alkoholu. Navštívte nový konektor. Vložte holé vlákno do nového keramického rukávu LC/SC. Vstrekujte modrú epoxidovú živicu a vyliečite 30 minút. Presné rezanie: Na vertikálne odstránenie prebytočného jadra vlákien použite štiepenie vlákien. Prierez by mal vyčnievať ≤0,5 mm od rukávu. Leštenie na konci tváre
Trojstupňové brúsenie:
Hrubé brúsenie (nakreslite „8“ tvar 10 -krát s brúsnym papierom 12 μm)
Jemné brúsenie (nakreslite tvar „8“ 20 -krát s brúsnym papierom 3 μm)
Mikroskopické vyšetrenie (žiadne škrabance pod 200 -násobkom mikroskopu)

Iv. Robiť a nie

V. Povinné testy po oplácaní
Červené svetlo zapnuté/vypnuté. Prijateľné, ak nie sú prítomné žiadne tmavé škvrny v celej sekcii (najmä pri ohyboch).
Skúška straty
V porovnaní s továrňovými hodnotami: jedno režim ≤0,5 dB / multi-režim ≤0,8db.
Mučenie
Pracovanie: Udržujte 1 kg ťahu na 10 sekúnd (žiadne prerušenie signálu).
Krútenie: Twist oba konce 180 ° (kolísanie straty <0,3 dB).
Ohýbanie: Trikrát zabaľte okolo ľahšieho (vonkajší priemer 3 cm).
