Ako opraviť optický kábel z optických vlákien?

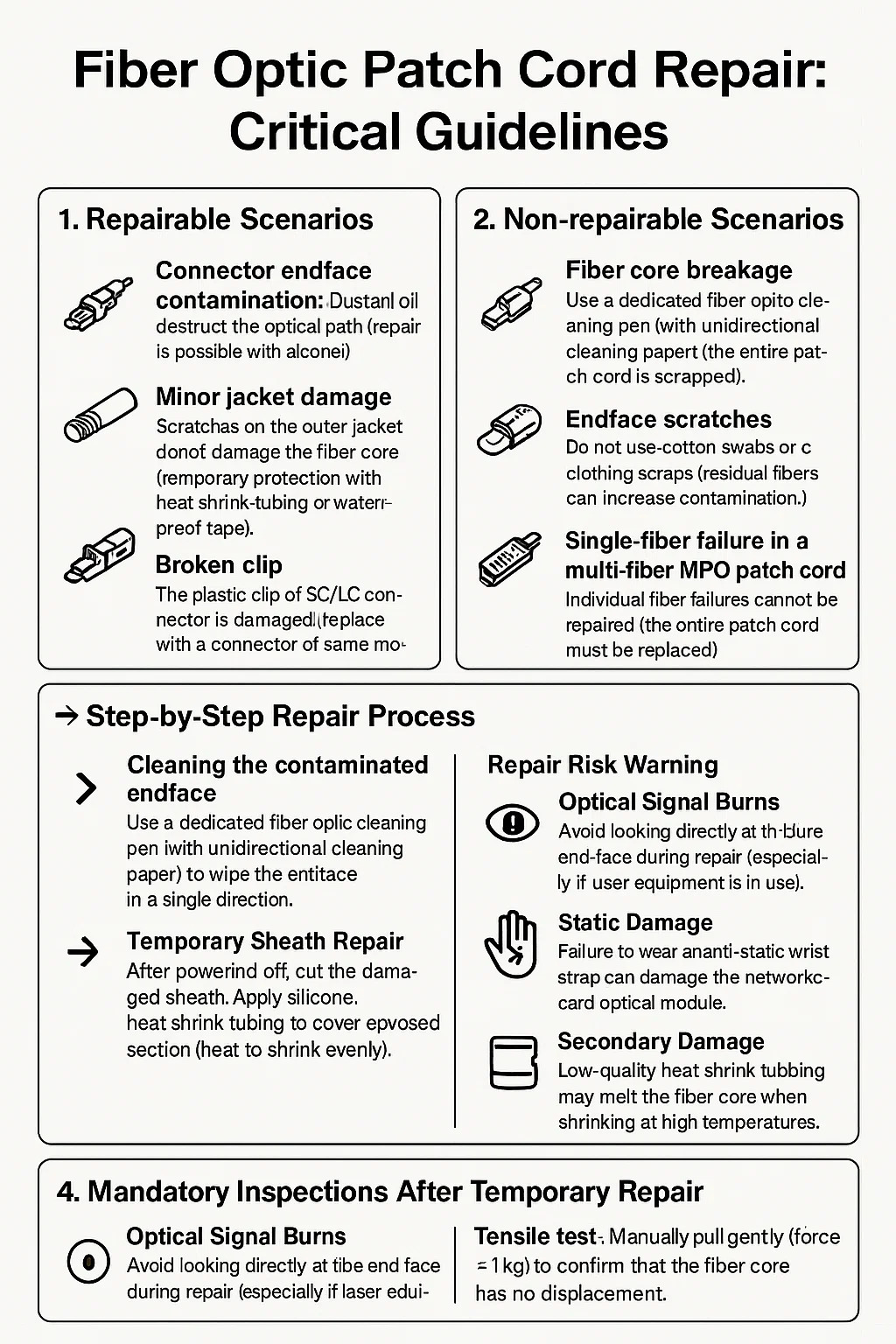

Vláknina Oprava: Kritické pokyny

1. Opraviteľné scenáre
Kontaminácia konektora konektora: prach a olej bránia optickej ceste (oprava je možná s alkoholom a netkanou tkaninou).
Drobné poškodenie bundy: Škrabance na vonkajšom plášti nepoškodzujú jadro vlákna (dočasná ochrana s horúčavou hadicou alebo vodotesnou páskou).
Rozbitá sponka: Plastová spona konektora SC/LC je poškodená (vymeňte konektorom toho istého modelu).

2. Nespraviteľné scenáre
Zlomenie jadra vlákien: Nadmerné ohýbanie alebo stláčanie spôsobuje rozbitie skleneného vlákna (celá náplasť je zošrotovaná).
Škrabance na konci: škrabance na keramickej ferule väčšie ako 0,2 µm (trvalá degradácia signálu).
Porucha s jedným vláknom vo viacerých vlákna MPO Patch Cord: Jednotlivé zlyhania vlákien nie je možné opraviť (musí sa vymeniť celý záplatový kábel).

3. Proces opravy krok za krokom
► Čistenie kontaminovaného koncového povrchu
Použite vyhradené čistiace pero z optického vlákna (s jednosmerným čistiacim papierom), aby ste utreli koniec jedným smerom.
Nepoužívajte bavlnené tampóny ani kúsky odevov (zvyškové vlákna môžu zvýšiť kontamináciu).
Overte kontinuitu pomocou červeného laserového ukazovateľa.
► Dočasná oprava plášťov
Po vypnutí odrežte poškodený plášť.
Na zakrytie exponovanej časti (teplo sa rovnomerne zmenšuje) naneste zmrštiace hadičky silikónu.
Obrnené náplastné káble by mali byť zapečatené kovovou páskou a epoxidovou živicou.
► Výmena konektora
Odrežte časť pigtail z pôvodného konektora (nechajte najmenej 30 cm prebytku).
Odstráňanie vlákien: Na odstránenie povlaku a vyčistite ho holé vlákno alkoholom, použite Miller Klieštia.
Vložte nový konektor LC/SC a vyliečte jadro vlákna s epoxidovou živicou.
Vylešte koncovú tvár brúskou (povinný krok; manuálne leštenie je nespoľahlivé).

4. VAROVANIE RIPICKÉHO RISTROVATEĽA
Optické popáleniny signálu: Počas opravy sa vyhnite priamo na koncovú plochu vlákien (najmä ak sa používa laserové zariadenie).
Statické poškodenie: Neschopnosť nosenia protistatického remienka na zápästie môže poškodiť optický modul sieťovej karty.
Sekundárne poškodenie: Hadičky s nízkym obsahom tepla, ktorá sa zmršťuje, môže roztaviť jadro vlákniny, keď sa zmenšuje pri vysokých teplotách.

5. Povinné inšpekcie po dočasnej oprave
Test optického výkonu: Hodnota útlmu musí byť <0,5 dB vyššia ako štandard pôvodného výrobcu. Test v ťahu: Manuálne vytiahnite (sila ≤ 1 kg), aby sa potvrdilo, že jadro vlákna nemá žiadne posunutie.
Test ohyb: Trikrát zabaľte okolo valca s priemerom 4 cm, kolísanie optickej energie <0,2 dB.
