Aký kábel je najlepší pre patch panely? Kompletný sprievodca

Krátka odpoveď: Cat6 je najviac preferovaný kábel pre patch panely

Keď príde na to sieťové patch panely , Netienená krútená dvojlinka (UTP) Cat6 je najčastejšie odporúčanou a široko používanou voľbou pre väčšinu podnikových a domácich sieťových prostredí. Vytvára správnu rovnováhu medzi výkonom, nákladmi a zabezpečením do budúcnosti. To znamená, že najlepší kábel pre vaše špecifické nastavenie patch panela závisí od vašich požiadaviek na rýchlosť, dĺžky káblov, podmienok rušenia a rozpočtu. Cat5e zostáva perfektne životaschopná pre gigabitové siete s obmedzeným rozpočtom, zatiaľ čo Cat6A je východiskom pre inštalácie 10GbE alebo dátové centrá s vysokou hustotou.

Táto príručka obsahuje všetky hlavné typy káblov používaných s prepojovacími panelmi, vysvetľuje technické rozdiely, na ktorých skutočne záleží v skutočných nasadeniach, a pomáha vám urobiť sebavedomé a informované rozhodnutie bez toho, aby ste to príliš komplikovali.

Pochopenie toho, ako výber kábla ovplyvňuje výkon vášho sieťového patch panela

Sieťový patch panel je pasívny hardvér – nezosilňuje ani negeneruje signály. Každé spojenie, ktoré cez ňu vytvoríte, je len také dobré ako kábel na oboch stranách. Kábel, ktorý zapichnete do zadnej časti prepojovacieho panela, a prepojovací kábel, ktorý zapojíte do prednej časti, prispievajú ku kvalite signálu, latencii a maximálnej priepustnosti.

Kľúčové elektrické vlastnosti, ktoré sa líšia podľa kategórie káblov, zahŕňajú:

• Útlm — strata signálu na vzdialenosť. Káble vyššej kategórie udržujú silnejšie signály pri dlhších trasách.
• Presluchy (NEXT a FEXT) — rušenie medzi susednými pármi vodičov. Cat6 a Cat6A používajú pevnejšie zákruty a fyzické separátory, aby sa to výrazne znížilo.
• Šírka pásma — merané v MHz, určuje, koľko dát môže kábel preniesť. Cat5e zvládne 100 MHz, Cat6 zvládne 250 MHz a Cat6A dosiahne 500 MHz.
• Návratová strata — energia odrazeného signálu, ktorá môže znížiť výkon pri vysokých rýchlostiach.

Pretože prepojovací panel obsahuje ďalšie pripojovacie body – dierované koncovky na zadnej strane a porty RJ45 na prednej strane – je nevyhnutné použiť kategóriu kábla, ktorá zodpovedá alebo presahuje kategóriu hodnotenia vášho panela. Napríklad zmiešanie patch panela Cat6A s horizontálnymi chodmi Cat5e okamžite obmedzí výkon vášho systému na Cat5e bez ohľadu na to, na čo je samotný panel určený.

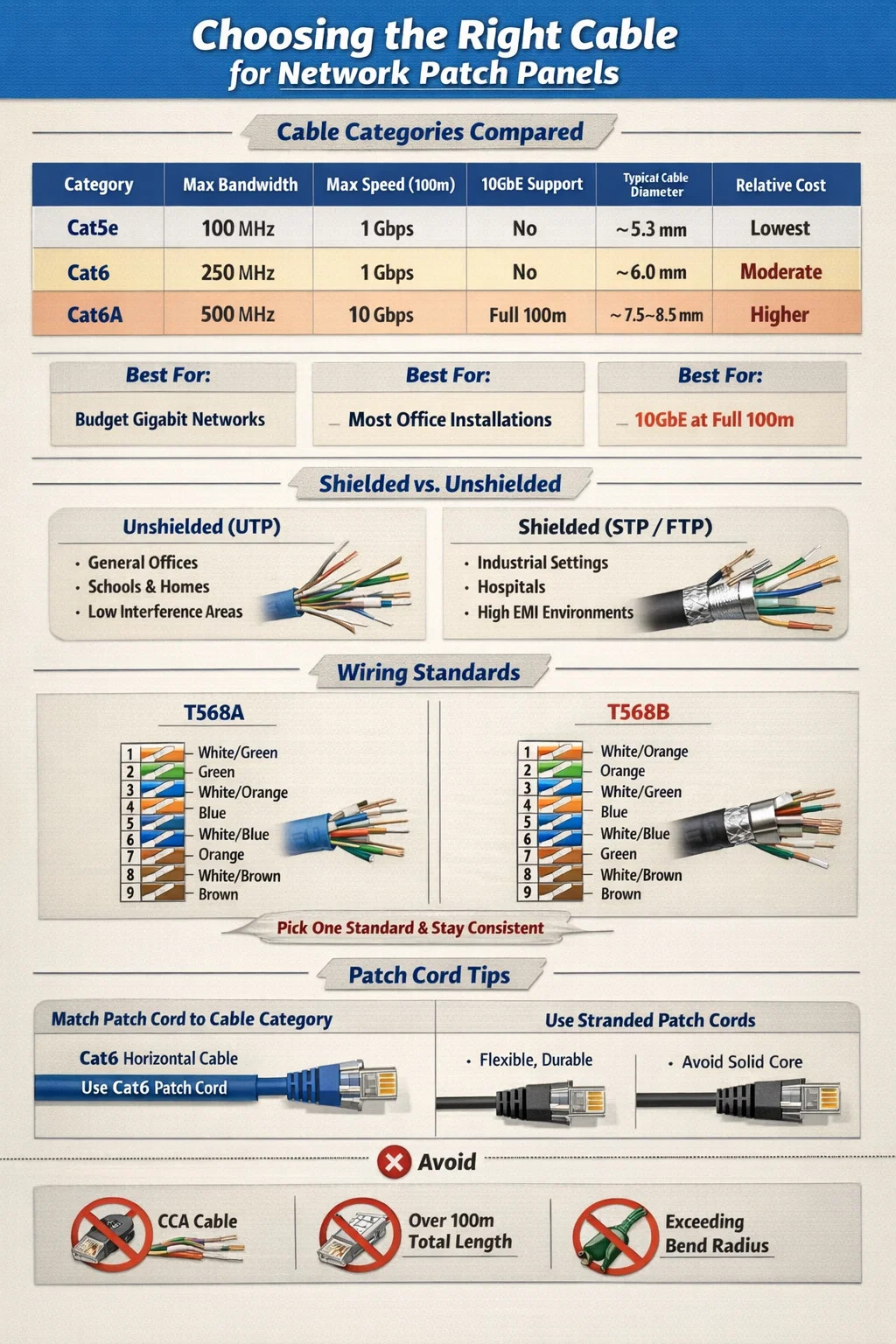

Porovnané kategórie káblov: Cat5e vs Cat6 vs Cat6A pre použitie prepojovacích panelov

Tri kategórie, s ktorými sa najčastejšie stretnete v prostrediach štruktúrovanej kabeláže, sú Cat5e, Cat6 a Cat6A. Takto sa stavajú proti sebe v priamom porovnaní:

Cat5e: Stále relevantné pre rozpočtové gigabitové siete

Cat5e (vylepšená kategória 5) bol dominantným štandardom štruktúrovanej kabeláže po roku 2000 a dodnes sa aktívne používa. Podporuje gigabitový Ethernet (1000BASE-T) pri plnom rozsahu 100 metrov a stojí výrazne menej na stopu ako Cat6 alebo Cat6A. Na dovybavenie starších budov alebo pripojenie koncových bodov s nízkym dopytom, ako sú telefóny VoIP, bezpečnostné kamery alebo základné pracovné stanice, je Cat5e spárovaný s patch panelom s hodnotením Cat5e úplne postačujúci.

Obmedzenie je odolné voči budúcnosti. Cat5e nedokáže spoľahlivo podporovať 10 Gigabit Ethernet a jeho výkon pri presluchoch je nižší ako Cat6. Ak inštalujete novú kabeláž a očakávate, že v najbližších piatich až desiatich rokoch upgradujete svoju sieťovú infraštruktúru, minúť malú prémiu na Cat6 má väčší zmysel.

Cat6: Sladké miesto pre väčšinu inštalácií prepojovacích panelov

Cat6 je najčastejšie špecifikovaný kábel pre nové projekty štruktúrovanej kabeláže, ktoré zahŕňajú sieťový patch panel. Šírka pásma 250 MHz zdvojnásobuje kapacitu Cat5e, výkon presluchov je výrazne lepší vďaka tesnejšiemu skrúteniu párov a vnútornej plastovej drážke (separátor), ktorá sa nachádza v mnohých konštrukciách Cat6, a podporuje rýchlosti 10 Gbps na kratších úsekoch až do 55 metrov.

Pre typické kancelárske prostredie, kde má horizontálna vzdialenosť priemerne 20–40 metrov, Cat6 pohodlne zvládne 10GbE, ak to vaša infraštruktúra prepínača podporuje. Cenová prirážka oproti Cat5e je zvyčajne 10-20% na nohu — malý rozdiel, ktorý sa vyplatí počas životnosti inštalácie. Patch panely Cat6 sú široko dostupné v 24-portových a 48-portových konfiguráciách a sú kompatibilné so všetkými štandardnými nástrojmi typu 110 punch-down.

Cat6A: Správna voľba pre 10GbE na plnú vzdialenosť

Cat6A (rozšírená kategória 6) je súčasným odporúčaným štandardom pre akúkoľvek inštaláciu 10-gigabitový Ethernet sa musí udržiavať v celej dĺžke 100 metrov vodorovne . Funguje na 500 MHz šírke pásma, používa buď tienenú (F/UTP alebo S/FTP) alebo netienenú konštrukciu s oveľa hrubšou izoláciou a spĺňa požiadavky na mimozemské presluchy, ktoré Cat6 nedokáže.

Kompromisom je fyzická veľkosť a hmotnosť. Káble Cat6A sú podstatne hrubšie – zvyčajne s priemerom 7,5 až 8,5 mm oproti 6 mm pre Cat6 – čo znamená prísnejšie výpočty výplne vedenia, ťažšie káblové žľaby a náročnejšie riadenie polomeru ohybu. Patch panely Cat6A sú tiež väčšie a drahšie. Avšak v dátových centrách, zdravotníckych zariadeniach alebo akomkoľvek prostredí nasadzujúcom 10GbE na desktop alebo edge switche je Cat6A správnou voľbou a je výslovne špecifikovaná v TIA-568-C.2 pre 10GBASE-T aplikácie.

Tienený vs netienený kábel: ktorý funguje lepšie s prepojovacími panelmi?

Jedno rozhodnutie, ktoré mätie mnohých sieťových inštalátorov, je, či použiť tienený (STP/FTP/S/FTP) alebo netienený (UTP) kábel pre chod prepojovacích panelov. Odpoveď do značnej miery závisí od vášho prostredia.

Keď je netienený (UTP) kábel tým správnym volaním

Prevažná väčšina inštalácií sieťových prepojovacích panelov v komerčných kanceláriách, školách, maloobchodných prostrediach a domácnostiach používa UTP kábel. Je jednoduchšie ukončiť, flexibilnejšie, ľahšie a lacnejšie ako tienené alternatívy. Pokiaľ je kábel umiestnený mimo zdrojov vysokého rušenia – ako sú fluorescenčné svetelné predradníky, veľké motory alebo paralelné napájacie káble presahujúce 2 metre – UTP funguje vynikajúco.

Štandardy TIA-568 umožňujú, aby kábel UTP viedol do 5 cm od netienených napájacích káblov a do 12 cm od žiarivkových svietidiel. Zachovajte tieto vzdialenosti a UTP vám poskytne čistý a spoľahlivý výkon bez zložitosti uzemnenia tienených systémov.

Keď je potrebný tienený kábel

Tienený kábel je správnou voľbou v prostrediach s významnými zdrojmi elektromagnetického rušenia (EMI), vrátane:

• Výroba podláh ťažkými elektrickými strojmi
• Nemocnice s MRI súpravami alebo vysokovýkonným zobrazovacím zariadením
• Vysielacie štúdiá s rádiofrekvenčným zariadením
• Priemyselné prostredia, kde kábel musí viesť v blízkosti VFD (meničov s premenlivou frekvenciou)
• Vonkajšie alebo čiastočne vonkajšie inštalácie vystavené blesku

Keď používate tienený kábel, váš patch panel musí byť tienený a správne uzemnený. Tienený kábel zakončený neuzemneným alebo netieneným patch panelom môže v skutočnosti fungovať horšie ako UTP pretože nepripojený štít funguje ako anténa, ktorá skôr zachytáva rušenie, než ho odmieta. Celý tienený kanál – kábel, prepojovací panel, konektory keystone a prepojovacie káble – musí byť v jednom bode uzemnený, aby bol účinný.

T568A vs T568B: Ktorý štandard zapojenia použiť na prepojovacom paneli

T568A aj T568B sú platné štandardy zapojenia TIA/EIA na ukončenie ethernetových káblov na prepojovacích portoch panela. Rozdiel v technickom výkone medzi nimi je zanedbateľný – oba podporujú rovnaké rýchlosti a vzdialenosti. Dôležité pravidlo je konzistencia: používajte rovnaký štandard počas celej inštalácie .

T568B je bežnejší v severoamerických komerčných inštaláciách a používa ho väčšina vopred vyrobených prepojovacích káblov predávaných na americkom trhu. T568A je preferovaný vo vládnych inštaláciách (špecifikuje ho americký vládny štandard TIA-568-C pre federálne budovy) a je bežný v Európe a Austrálii.

Ak rozširujete alebo pridávate k existujúcej inštalácii, vždy zhodujte s už používaným štandardom. Zmiešanie T568A a T568B v rámci toho istého kanála typu end-to-end vytvorí kríženie, nie priame spojenie, ktoré zabráni tomu, aby sa váš odkaz objavil na väčšine prepínačov.

Výber prepojovacích káblov: Druhá polovica rovnice prepojovacích káblov

Väčšina ľudí sa pri premýšľaní o tom, aký kábel použiť s prepojovacím panelom, sústredí výlučne na horizontálny kábel, ale rovnako dôležitý je prepojovací kábel spájajúci port panela s prepínačom. Prepojovací kábel, ktorý je nižšej kategórie ako váš horizontálny kábel, vytvára prekážku v bode pripojenia.

Priraďte kategóriu prepojovacích káblov k vášmu horizontálnemu káblu

Ak ste na prepojovací panel spustili Cat6, použite prepojovacie káble Cat6 na prednej strane. Použitie prepojovacích káblov Cat5e na paneli Cat6 a horizontálneho kábla Cat6 obmedzuje kanál na výkon Cat5e. To isté platí pre Cat6A – vždy používajte prepojovacie káble Cat6A s prepojovacími panelmi Cat6A a horizontálnou kabelážou.

Štandardné dĺžky prepojovacích káblov na pripojenie prepojovacích panelov k prepínačom sú zvyčajne 0,5 m, 1 m, 2 m alebo 3 m . Kratšie káble znižujú stratu signálu a udržujú váš stojan uprataný. Vyhnite sa nákupu lacných prepojovacích káblov od neoverených dodávateľov – nekvalitné prepojovacie káble s voľnými zákrutami alebo neštandardnými konektormi sú jednou z najčastejších príčin občasných zlyhaní spojov a zníženej priepustnosti v inak dobre vybudovaných systémoch štruktúrovanej kabeláže.

Splietané a pevné prepojovacie káble

Prepojovacie káble používajú skôr lankové vodiče (viacnásobné tenké drôty zvinuté dohromady) než pevné vodiče. Splietaný kábel je flexibilnejší a odolnejší voči fyzickej únave z opakovaného ohýbania a pohybu, vďaka čomu je ideálny na krátke a často manipulované trasy medzi prepojovacím panelom a prepínačom. Pevný vodič – používaný pre horizontálne vedenia – je tuhší a pri opakovanom ohýbaní vnútorne praskne.

Nikdy nepoužívajte kábel s pevným vodičom ako prepojovací kábel. Spočiatku to bude fungovať, ale po opakovanom zasúvaní zástrčky a pohybe kábla sa vnútorné vodiče unavia a zlyhajú.

Optické káble a patch panely: celkom iná kategória

Nie všetky prepojovacie panely používajú medený ethernetový kábel. Prepojovacie panely z optických vlákien – tiež nazývané vláknové distribučné panely alebo optické kryty – sa používajú na chrbticovú kabeláž medzi miestnosťami s vybavením, prepojenia medzi budovami a prepojenia dátových centier s vysokou hustotou. Majú inú funkciu ako medené prepojovacie panely a vyžadujú úplne iné postupy správy káblov.

Multimode vs Single-Mode Fiber na Patch Paneli

Fiber patch panely akceptujú buď multimode alebo single-mode vlákna a tieto nemožno zamieňať. Výber závisí od vašej prenosovej vzdialenosti a aplikácie:

• OM3 multimódové vlákno podporuje 10GbE do 300 metrov a 40GbE do 100 metrov. Používa 50-mikrónové jadro a je bežné v aplikáciách chrbtice v areáloch a dátových centrách.
• OM4 multimódové vlákno rozširuje 10GbE na 550 metrov a 100GbE na 150 metrov. Je to preferovaný multimódový štandard pre nové inštalácie dátových centier.
• OS2 jednovidové vlákno podporuje prenos na vzdialenosti až 10 km a viac, vďaka čomu je nevyhnutný pre beh medzi budovami alebo v rámci celého kampusu.

Fiber patch panely sú pasívne zariadenia, ktoré poskytujú organizované koncové body pre vlákna. Skutočné optické prepojovacie káble spájajúce zariadenie s panelom musia používať zodpovedajúce typy konektorov (LC, SC, MPO/MTP) a zodpovedajúce typy vlákien. Pripojenie multimódového prepojovacieho kábla k jednovidovému hlavnému vláknu má za následok vážnu stratu vloženia a nefunkčné spojenie.

Bežné chyby pri výbere kábla pre sieťové prepojovacie panely

Dokonca aj skúsení sieťoví inštalatéri robia chyby, ktorým sa dá vyhnúť, pri výbere a inštalácii kábla pre systémy prepojovacích panelov. Toto sú chyby, ktoré sa najčastejšie objavujú pri riešení problémov v reálnom svete:

Použitie CCA (meďou pokrytý hliník) kábla

Kábel CCA – ktorý používa hliníkové vodiče potiahnuté tenkou medenou vrstvou – sa predáva za výrazne nižšie ceny ako originálny medený kábel a často je online nesprávne označený ako štandardný ethernetový kábel. Kábel CCA by sa nikdy nemal používať v inštaláciách prepojovacích panelov. Hliník má vyšší elektrický odpor ako meď, rýchlejšie koroduje v koncových bodoch a nespĺňa normy TIA-568 alebo ISO/IEC 11801. Ukázalo sa, že mnoho zlyhaní siete vysledovaných zlou stabilitou spojenia, nadmernou stratou paketov alebo zariadeniami PoE (Power over Ethernet), ktoré sa nezapínajú spoľahlivo, bolo spôsobených káblom CCA. Kábel kupujte len od renomovaných dodávateľov, ktorí môžu zabezpečiť ETL alebo UL overenie čistých medených vodičov.

Prekročenie dĺžky kanála 100 metrov

Štandard TIA-568 špecifikuje maximálne trvalé spojenie (horizontálny priebeh) 90 metrov, pričom zvyšných 10 metrov je pridelených prepojovacím káblom na každom konci, čo dáva celkovú dĺžku kanála 100 metrov. Mnoho inštalatérov považuje 100 metrov za limit horizontálneho chodu a potom na vrch pridávajú prepojovacie káble, čím posúvajú celkový kanál nad rámec špecifikácie. 95-metrový horizontálny beh plus dva 3-metrové prepojovacie káble má celkovú dĺžku 101 metrov – technicky mimo špecifikácií a pri gigabitových rýchlostiach potenciálne nespoľahlivé.

Nezodpovedajúca kategória kábla a hodnotenie prepojovacieho panelu

Inštalácia kábla Cat6A na patch panel s hodnotením Cat6 vám zabráni získať certifikovaný kanál Cat6A. Panel je komponent s najnižším hodnotením v prepojení a jeho výkonové charakteristiky stanovujú strop pre celý chod. Pri výbere prepojovacieho panela vždy zhodujte alebo prekračujte kategóriu káblov. Použitie panelu Cat6A s káblom Cat6 je prijateľné – panel je príliš špecifikovaný, čo plytvá peniazmi, ale neznižuje výkon. Opak nie je prijateľný.

Ignorovanie polomeru ohybu počas inštalácie

Ethernetový kábel má minimálny polomer ohybu, ktorý je potrebné dodržať pri inštalácii. Pre Cat6 UTP je minimálny polomer ohybu zvyčajne štvornásobok vonkajšieho priemeru kábla alebo približne 24 mm. Cat6A vyžaduje väčší polomer ohybu vďaka svojej hrubšej konštrukcii. Pevné ohyby deformujú zákruty párov vo vnútri kábla, zvyšujú presluchy a zhoršujú kvalitu signálu – niekedy dosť na to, aby sa zabránilo úspešnému testovaniu certifikácie.

Ako si vybrať správny kábel pre váš špecifický scenár prepojovacích panelov

Namiesto použitia jediného všeobecného odporúčania je tu praktický sprievodca rozhodovaním založený na bežných scenároch nasadenia:

• Malá kancelárska alebo domáca sieť s prepínaním až 1 Gbps: Cat5e UTP s Cat5e patch panelom. Cenovo výhodné, plne postačujúce a ľahko vypovedateľné. Nie je potrebné inovovať, pokiaľ neplánujete prejsť na 10GbE prepínače.
• Očakáva sa, že nová inštalácia komerčnej kancelárie bude trvať 10 rokov: Cat6 UTP s Cat6 patch panelom. Poskytuje priestor pre 10GbE v krátkom čase a poskytuje vynikajúci hlukový výkon v porovnaní s Cat5e.
• Dátové centrum alebo prostredie s vysokou hustotou s 10GbE do racku: Cat6A UTP (alebo F/UTP, ak ide o EMI) s prepojovacím panelom Cat6A. Toto je jediná medená možnosť, ktorá podporuje 10GbE pri celých 100-metrových behoch.
• Chrbticové prepojenia medzi budovou alebo areálom: OS2 jednovidové vlákno s LC konektormi a optickým patch panelom. Medený Ethernet nie je vhodný na beh nad 100 metrov.
• Priemyselné prostredie s ťažkými elektrickými strojmi: Cat6A F/UTP alebo S/FTP tienený kábel s uzemneným, tieneným patch panelom. Správne uzemnenie na paneli je povinné.
• Zdravotnícky alebo vzdelávací kampus so zmiešanými požiadavkami na PoE a údaje: Cat6A UTP, ktorý zvláda vyššie požiadavky na dodávku energie PoE (90 W IEEE 802.3bt) s nižším hromadením tepla ako Cat6 v združených káblových vedeniach.

Testovanie a certifikácia inštalácie káblov prepojovacích panelov

Výber správnej kategórie káblov je len polovica práce. Nesprávne ukončený kábel Cat6 – s nadmerným skrúteným párom na dierovačke, ostrým ohybom v blízkosti panela alebo nesprávnym štandardom zapojenia – nebude spĺňať úrovne výkonu Cat6, aj keď bol použitý správny kábel. Profesionálne inštalácie štruktúrovanej kabeláže sú overené certifikačným testerom káblov, nielen základným testerom kontinuity.

Certifikačné testery káblov od výrobcov ako Fluke Networks (DSX-8000), IDEAL Networks alebo Softing vykonávajú merania vrátane vložného útlmu, NEXT, FEXT, spätného útlmu a oneskorenia šírenia v celom frekvenčnom rozsahu kategórie káblov. Certifikácia kanála Cat6 vyžaduje prejsť všetkými parametrami až do 250 MHz; Cat6A vyžaduje 500 MHz. Úspešná správa o certifikácii je jediným spoľahlivým potvrdením, že kombinácia vášho kábla a prepojovacieho panela bude fungovať tak, ako je uvedené .

Pri menších inštaláciách vlastnými rukami overí základný tester mapovania vodičov správne pripojenia kolíkov a identifikuje rozdelené páry, prerušenia a skraty – najčastejšie chyby pri dierovaní. Hoci to nesvedčí o výkone, zachytí chyby zapojenia pred pripojením zariadenia.
