Potrebujem prepínač, ak mám prepojovací panel?

Krátka odpoveď: Áno, stále potrebujete prepínač

Patch panel a sieťový prepínač nie sú vzájomne zameniteľné – slúžia úplne iným účelom a pre fungujúcu káblovú sieť potrebujete oboje. A sieťový patch panel je pasívne zariadenie: organizuje a ukončuje káblové trasy z celého domu alebo budovy do jedného centrálneho miesta. Nesmeruje prevádzku, neprideľuje IP adresy ani neposkytuje žiadne aktívne sieťové funkcie. Prepínač je na druhej strane aktívne zariadenie, ktoré v skutočnosti presúva dáta medzi pripojenými zariadeniami.

Predstavte si prepojovací panel ako ústredňu telefónneho operátora zo starého filmu – všetky pripojenia sú úhľadne na jednom mieste, ale nič sa nestane, kým niekto (prepínač) skutočne neprepojí hovory. Bez prepínača po prúde je váš patch panel len drahým organizérom káblov. Zariadenia zapojené do portov na patch paneli nebudú mať vôbec žiadne sieťové pripojenie.

Štandardné nastavenie v takmer každej káblovej inštalácii vyzerá takto: štruktúrovaná kabeláž vedie od nástenných zásuviek v celej budove späť do centrálneho racku alebo šatníka, kde každý kábel končí na zadnej strane patch panela. Krátke prepojovacie káble na prednej strane panela potom spájajú jednotlivé porty s príslušnými portami na sieťovom prepínači. Prepínač spája všetko dohromady a pripája sa k smerovaču alebo bráne ISP.

Čo v skutočnosti robí patch panel

A sieťový patch panel je koncový bod – nič viac, nič menej. V praxi inštalatéri vyrazia jednotlivé vodiče z každého kábla Cat5e, Cat6 alebo Cat6A do zadnej časti panelu pomocou dierovacieho nástroja. To vytvára trvalé, pevné spojenie medzi každým dlhým káblom a portom panelu. Predná strana panela obsahuje konektory RJ45, ktoré prijímajú štandardné prepojovacie káble.

Hodnota patch panela je takmer výlučne o organizácii a flexibilite. Bez jedného by vám vo vašom stojane alebo skrini voľne viseli desiatky káblov, z ktorých každý musí byť dostatočne dlhý, aby dosiahol priamo k vášmu prepínaču. Zakaždým, keď by ste chceli zmeniť priradenie, ktorá miestnosť sa pripája ku ktorej VLAN alebo ktorému portu prepínača, presúvali by ste objemné, pevné permanentné káble. S prepojovacím panelom zostanú trvalé vedenia trvalo na svojom mieste a vy jednoducho vymeníte krátke flexibilné prepojovacie káble na prednej strane.

V pasívnom patch paneli nie je žiadne zosilnenie signálu, žiadne spracovanie údajov a žiadna inteligencia. Elektricky ide v podstate len o sadu konektorov. Signál, ktorý vstupuje do portu 12 na zadnej strane, vystupuje z portu 12 na prednej strane, úplne nezmenený. To je dôvod, prečo sa patch panely niekedy nazývajú "hlúpe" panely - a to je tiež dôvod, prečo sú mimoriadne spoľahlivé. Nie je takmer čo zlyhať.

Bežné typy prepojovacích panelov

• Patch panely Cat5e: Podpora až 1 Gbps, vhodná pre staršie inštalácie alebo rozpočtové zostavy, kde 10G nie je potrebné.
• Patch panely Cat6: Podporujte 1 Gb/s spoľahlivo v plnej dĺžke a až 10 Gb/s na krátke vzdialenosti (až do približne 55 metrov). Dnes najbežnejšia voľba.
• Patch panely Cat6A: Podpora 10 Gbps pri plnom behu na 100 metrov. Väčšie, drahšie a používané v komerčnom prostredí alebo v domácnostiach odolných voči budúcnosti.
• Patch panely Keystone: Použite odnímateľné konektory keystone, ktoré ponúkajú flexibilitu na zmiešanie rôznych typov káblov alebo štandardov v jednom paneli.
• Priechodné patch panely: Majú na oboch stranách spojky samica-samica, čo je užitočné, keď potrebujete spojiť dva káblové zväzky bez prepínača.

Štandardné patch panely sa montujú do 19-palcového racku a spotrebujú 1U rackového priestoru na 24 portov, vďaka čomu sú mimoriadne priestorovo efektívne. 48-portový panel v 2U môže ukončiť káblové trasy zo 48 miestností alebo miest.

Čo v skutočnosti robí sieťový prepínač

Sieťový prepínač je aktívne zariadenie na vrstve 2 (a niekedy aj na vrstve 3), ktoré preposiela ethernetové rámce medzi pripojenými zariadeniami na základe MAC adries. Keď chce zariadenie zapojené do portu 4 prepínača komunikovať so zariadením na porte 17, prepínač načíta cieľovú MAC adresu v ethernetovom rámci, vyhľadá ju vo svojej tabuľke MAC adries a pošle rámec iba na port 17 – nie na všetky porty. Toto sa zásadne líši od staršieho rozbočovača, ktorý by vysielal každý paket na každý port bez ohľadu na to.

Moderné riadené prepínače dokážu oveľa viac: podporujú siete VLAN na segmentáciu siete, nastavenia kvality služieb (QoS), ktoré uprednostňujú časovo citlivú prevádzku, ako je VoIP alebo videohovory, zrkadlenie portov na monitorovanie siete, agregáciu liniek (LACP) na spojenie viacerých portov do jedného pripojenia s vyššou šírkou pásma a podrobné štatistiky prevádzky na porte. Nespravovaný prepínač jednoducho automaticky preposiela prevádzku bez konfiguračného rozhrania, čo je vhodné pre malé domáce siete.

Pre väčšinu domácich a malých kancelárskych nastavení, an nespravovaný gigabitový prepínač s 8 alebo 16 portami stojí od 20 do 60 USD a poskytuje všetko potrebné. Spravovaný prepínač s 24 portami začína okolo 150 – 200 USD pre modely základnej úrovne a výrazne sa rozširuje pre podnikový hardvér s 10G uplinkmi.

Ako prepojovacie panely a prepínače spolupracujú

Pochopenie vzťahu medzi prepojovacím panelom a prepínačom je kľúčom k plánovaniu akejkoľvek inštalácie štruktúrovanej kabeláže. Tieto dve zariadenia sa takmer vždy používajú vedľa seba v rovnakom stojane, pričom sú navzájom prepojené krátkymi prepojovacími káblami. Tu je úplná dátová cesta zo zariadenia v miestnosti na internet:

1. Počítač sa pripája do nástennej dosky v miestnosti pomocou krátkeho prepojovacieho kábla.
2. Nástenná doska sa pripája k dlhému štruktúrovanému káblu (zvyčajne Cat6), ktorý prechádza cez steny a stropy späť do sieťovej skrine alebo racku.
3. Tento kábel končí na zadnej strane prepojovacieho panela na špecifickom očíslovanom porte.
4. Krátky prepojovací kábel na prednej strane panela spája tento port s očíslovaným portom na prepínači.
5. Prepínač spracováva prevádzku a pripája sa k smerovaču cez iný kábel.
6. Router spravuje prístup na internet a pripája sa k ISP modemu alebo ONT.

Patch panel sú kroky 3–4 v tejto ceste. Odpojte ho a káble budú stále fungovať – stačí ich zapojiť priamo do prepínača – ale stratíte všetky organizačné výhody. To je v skutočnosti bežné v menších inštaláciách: ak máte iba 4–6 káblových vedení, veľa ľudí úplne preskočí prepojovací panel a každý kábel ukončí priamo konektorom RJ45, ktorý sa zasunie priamo do prepínača. Kompromisom je, že opätovné priradenie alebo riešenie problémov s pripojeniami sa stáva zložitejším, keď počet sérií rastie.

Keď má preskočenie panela patchov zmysel

Existujú legitímne scenáre, v ktorých sa môžete úplne vzdať opravného panelu:

• Máte menej ako 6 káblových vedení a nepredpokladáte rozšírenie.
• Káblové vedenia sa nikdy nemusia priraďovať k rôznym portom prepínača alebo sieťam VLAN.
• Máte obmedzený rozpočet a chcete čo najjednoduchšie nastavenie.
• Inštalácia je dočasná alebo bude v blízkej budúcnosti výrazne prekonfigurovaná.

Avšak aj v malých nastaveniach mnohí inštalatéri odporúčajú patch panel, pretože rozdiel v nákladoch je minimálny – základný 12-portový patch panel Cat6 stojí okolo 15 – 25 $ – a výrazne zjednodušuje budúce zmeny. Výmena patch kábla trvá 10 sekúnd; opätovné ukončenie alebo preloženie stálej káblovej trasy trvá podstatne dlhšie.

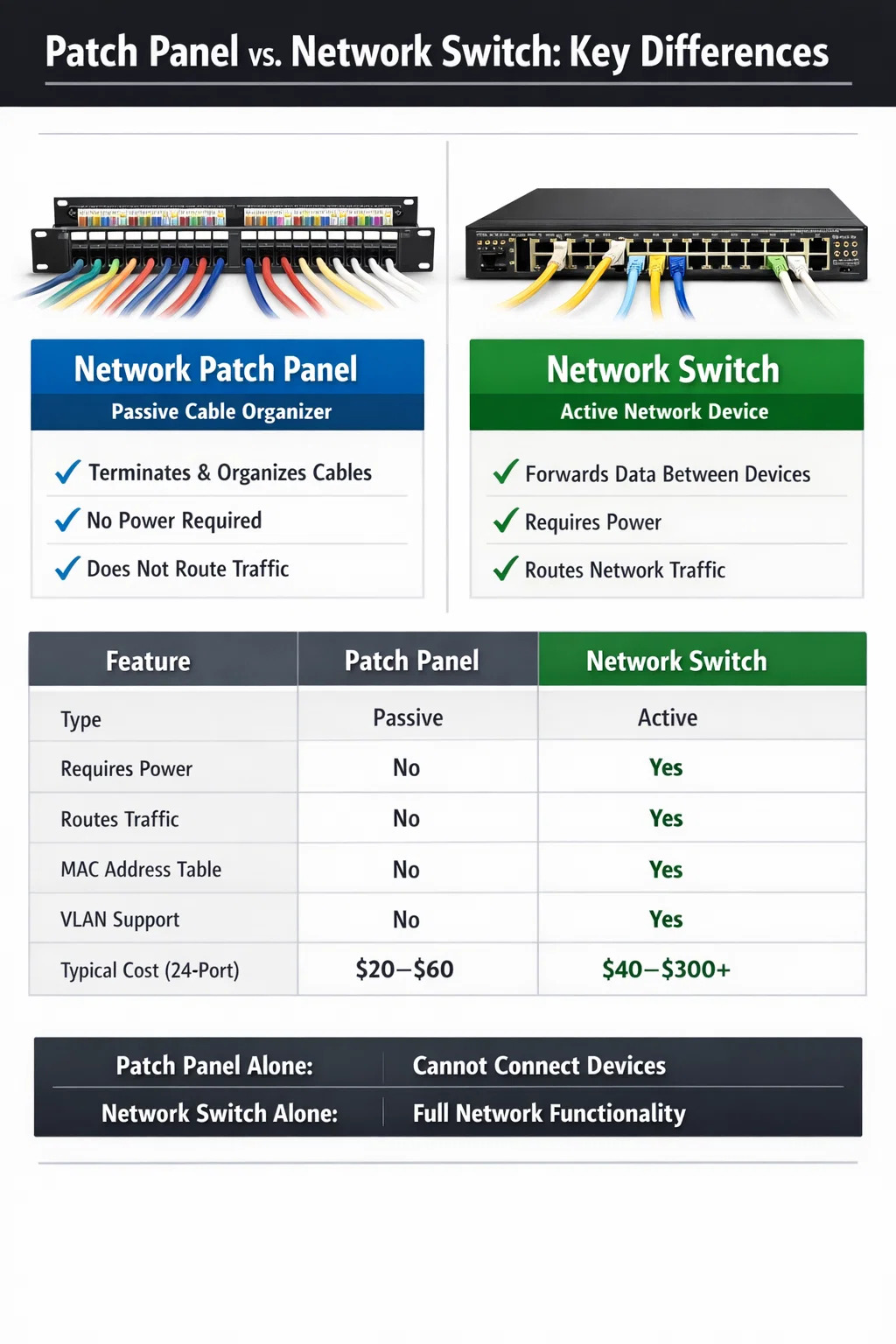

Patch Panel vs Switch: Porovnanie vedľa seba

Nižšie uvedená tabuľka sumarizuje kľúčové rozdiely medzi týmito dvoma zariadeniami, aby bolo úplne jasné, prečo ani jedno nestačí na kompletnú káblovú sieť:

Všimnite si posledný riadok: prepínač môže fungovať bez prepojovacieho panela, ale prepojovací panel nemôže poskytovať žiadnu sieťovú funkciu bez prepínača. To potvrdzuje, že ak si musíte vybrať len jeden, prepínač je zariadenie, o ktorom sa nedá vyjednávať.

Potrebujete oboje pre domácu sieť?

Pre domácu sieť so štruktúrovanou kabelážou – to znamená, že káble sú zapichnuté do nástenných zásuviek vo viacerých miestnostiach – praktická odpoveď je: áno, máte veľký úžitok z toho, že máte oboje . Patch panel je však z čisto funkčného hľadiska voliteľný, zatiaľ čo prepnutie je povinné.

Toto je reálny scenár: kábel Cat6 ste priviedli do šiestich miestností vo vašom dome. Máte obývaciu izbu, domácu kanceláriu, spálňu, dve voľné izby a garáž. Každý kábel končí v skrini, kde sa nachádza zariadenie vášho poskytovateľa internetových služieb. Vaše možnosti sú:

Možnosť A: Prepínač prepojovacích panelov

Všetkých šesť káblov je zarazených do zadnej časti 12-portového patch panela. Šesť krátkych prepojovacích káblov na prednej strane spája každý port panela s prepínačom. Prepínač sa pripojí k smerovaču. Celkové dodatočné náklady v porovnaní s nastavením iba pre prepínač: približne 20 – 30 USD za základný 12-portový patch panel. Výhody: váš šatník je usporiadaný, káble sú označené a priradenie pripojenia akejkoľvek miestnosti k inému portu prepínača alebo VLAN trvá niekoľko sekúnd.

Možnosť B: Priame prepnutie (bez prepojovacieho panela)

Každý kábel má na konci zalisovaný konektor RJ45 a zasúva sa priamo do prepínača. Funguje to perfektne a ušetríte 20 až 30 dolárov. Nevýhodou je, že každý kábel musí byť dostatočne dlhý, aby sa dostal priamo k prepínaču, a neexistuje žiadna flexibilná vrstva na zmenu priradenia – presun spojenia znamená fyzické odpojenie a presmerovanie pevných permanentných káblov.

Pre šesť alebo menej jázd v domácom prostredí je možnosť B skutočne v poriadku. Pre 12 alebo viac spustení alebo akúkoľvek inštaláciu, ktorá by mohla rásť, a sieťový patch panel stojí za malú investíciu.

Špeciálne prípady: Patch panely so vstavaným prepínaním

Na trhu sú produkty, ktoré kombinujú funkčnosť prepojovacích panelov s prepínaním – niekedy nazývané „inteligentné prepojovacie panely“ alebo „inteligentné prepojovacie panely“. Ide o špecializované produkty zamerané predovšetkým na dátové centrá, ktoré potrebujú automaticky sledovať pripojenie fyzickej vrstvy. Používajú senzory a softvér na zaznamenávanie, ktorý prepojovací kábel je pripojený ku ktorému portu, čo pomáha s dokumentáciou a auditom vo veľkých prostrediach s tisíckami pripojení.

Avšak ani inteligentné patch panely nie sú sieťové prepínače. Stále vyžadujú downstream prepínač na poskytovanie skutočnej sieťovej konektivity. Sú doplnkovou vrstvou správy, nie náhradou za prepínanie hardvéru. Ceny týchto systémov začínajú v stovkách dolárov za panel a rýchlo sa menia – nie sú relevantné pre nasadenie v domácnostiach alebo malých kanceláriách.

Existujú aj injektorové panely PoE (Power over Ethernet), ktoré môžu pridať možnosť PoE k prepínaču bez PoE, ale opäť fungujú v spojení s prepínačom, nie namiesto jedného. Pre väčšinu ľudí, ktorí to čítajú, je štandardný pasívny patch panel spárovaný so štandardným prepínačom tým správnym prístupom.

Ako správne nastaviť veľkosť prepínača a patch panela

Jednou z najčastejších chýb pri inštaláciách v domácnostiach a malých kanceláriách je nákup hardvéru, ktorý je príliš malý pre budúce potreby. Pridanie druhého patch panela alebo prepínača neskôr prináša ďalšiu zložitosť a náklady. Tu sú praktické pokyny pre veľkosť:

Veľkosť patch panela

• Spočítajte svoje súčasné káble a potom pridajte aspoň 25–50 % pre budúce rozšírenie. Ak máte teraz 16 behov, kúpte si 24-portový panel.
• Štandardné obytné patch panely sa dodávajú v konfiguráciách s 12, 24 a 48 portami. 24-portový je najuniverzálnejší pre použitie v domácnostiach a malých kanceláriách.
• Uistite sa, že kategória panela (Cat5e, Cat6, Cat6A) zodpovedá alebo presahuje vašu kategóriu káblov. Zmiešanie kábla Cat6A s patch panelom Cat5e obmedzuje vašu rýchlosť na výkon Cat5e.

Zmena veľkosti

• Spočítajte si porty prepojovacích panelov plus akékoľvek ďalšie zariadenia, ktoré sa pripájajú priamo k prepínaču (NAS, servery, WAP). Pridajte 2–4 porty nad hlavou.
• Ak plánujete napájať prístupové body alebo IP kamery priamo cez Ethernet, zvoľte PoE prepínač. Štandardné PoE poskytuje až 15,4 W na port; PoE poskytuje výkon až 30 W. Väčšina moderných prístupových bodov WiFi 6 vyžaduje PoE alebo vyšší.
• Na domáce použitie väčšinou postačí nespravovaný gigabitový prepínač. Ak chcete siete VLAN – napríklad oddelenie IoT zariadení od vašej hlavnej siete – potrebujete spravovaný prepínač.
• Zvážte uplink port SFP, ak by ste v budúcnosti mohli chcieť 10G pripojenie k NAS alebo serveru, aj keď ho dnes nepotrebujete.

Typický dobre naplánovaný domáci stojan pre stredne veľký dom môže zahŕňať a 24-portový patch panel Cat6, 24-portový gigabitový riadený prepínač a smerovač , všetko namontované v 6U alebo 9U nástennom stojane. Celkové náklady na vybavenie pre tento druh nastavenia dosahujú približne 200 – 400 USD v závislosti od výberu značky a od potreby PoE.

Označovanie a dokumentácia: Krok, ktorý väčšina ľudí preskočí

Mať prepojovací panel aj prepínač sa plne oplatí len vtedy, ak oba správne označíte. Najfrustrujúcejšia situácia v akejkoľvek káblovej sieti je stáť pred stojanom plným prepojovacích káblov bez poňatia, ktorý port sa pripája ku ktorej miestnosti. Káblový tester s tónovým generátorom rieši tento problém, ak k nemu dôjde, ale dobré označenie tomu úplne zabráni.

Najlepšou praxou je priradiť každému káblovému vedeniu číslo alebo kód pred jeho inštaláciou. Napríklad označte každý kábel na oboch koncoch – v zásuvke v stene a na prepojovacom paneli – rovnakým identifikátorom: „LR-1“ pre port obývacej izby 1, „OFF-1“ pre kancelársky port 1 atď. Označte zodpovedajúci port prepojovacieho panela rovnakým štítkom pomocou štítkovača alebo vytlačených vložiek portov. Potom zdokumentujte mapovanie medzi portami prepojovacích panelov a portmi prepínača v jednoduchej tabuľke alebo sieťovom diagrame.

Počas inštalácie to trvá ďalších 30 – 60 minút a ušetrí to obrovské množstvo času na neskoršie riešenie problémov. Neoznačený patch panel s 24 portami a zmesou identicky vyzerajúcich šedých patch káblov je takmer nemožné efektívne spravovať , najmä ak musí neskôr na sieti pracovať niekto iný.

Bežné chyby pri používaní prepojovacích panelov a prepínačov spolu

Dokonca aj skúsení inštalatéri sa stretávajú s problémami, ktorým sa dá vyhnúť. Tu sú najčastejšie chyby:

• Používanie nekvalitných prepojovacích káblov: Dlhé trvalé káble sú zvyčajne kvalitné, ale ľudia často používajú lacné patch káble medzi panelom a prepínačom. Nekvalitné prepojovacie káble spôsobujú občasné problémy s pripojením, ktoré je ťažké diagnostikovať. Používajte káble určené minimálne pre rovnakú kategóriu ako vaša štruktúrovaná kabeláž.
• Nesprávna technika dierovania: Každý vodič musí byť prerazený v správnej polohe v súlade s elektrotechnickými normami T568A alebo T568B – a oba konce každého kábla musia používať rovnaký štandard. Zmiešaním T568A na stene a T568B na patch paneli vznikne prekrížený pár a žiadne prepojenie.
• Prekročenie limitu 100 metrov kanála: Celková dĺžka kanála – stály kábel plus prepojovacie káble na oboch koncoch – nesmie presiahnuť 100 metrov pre Cat5e a Cat6. Do tohto súčtu sa počítajú prepojovacie káble v zásuvke v stene a v stojane. Prepojovacie káble udržujte krátke (0,5 – 1 meter na každom konci), aby ste ušetrili čo najviac zo 100 metrového rozpočtu na trvalý chod.
• Nákup nesprávnej kategórie patch panelov: Ako už bolo spomenuté, patch panel musí zodpovedať vašej kategórii káblov. Inštalácia panelu Cat5e na behy Cat6A je bežnou a nákladnou chybou, ktorá natrvalo znižuje váš výkon.
• Žiadna správa káblov: Bez horizontálnych káblových manažérov medzi prepojovacím panelom a prepínačom sa prepojovacie káble v priebehu niekoľkých mesiacov prepadnú a zamotajú do nezvládnuteľného neporiadku. 1U panel na správu káblov medzi každým zariadením stojí asi 10 až 15 dolárov a stojí za to.
• Po ukončení sa nespustí testovanie: Vždy používajte základný tester káblov pri každom chode po prerazení, pred zatvorením stien alebo pretiahnutím nových káblov. Testovanie každého chodu trvá asi 30 sekúnd a okamžite odhalí všetky chyby v elektroinštalácii, otvorené páry alebo skraty.

Zhrnutie: Správny spôsob, ako premýšľať o prepojovacích paneloch a prepínačoch

A sieťový patch panel je organizačný nástroj pre štruktúrovanú kabeláž. Je úplne pasívny, nevyžaduje žiadne napájanie a sám o sebe poskytuje nulovú sieťovú funkčnosť. Sieťový prepínač je aktívnym mozgom vašej káblovej siete – bez neho nič nekomunikuje. Potrebujete prepínač bez ohľadu na to, či používate patch panel.

Patch panel je voliteľný v tom zmysle, že môžete viesť káble priamo k prepínaču a panel úplne preskočiť. Ale pre akúkoľvek inštaláciu s viac ako hŕstkou káblových vedení sa patch panel vyplatí organizáciou, flexibilitou a ušetreným časom. 24-portový patch panel Cat6 stojí menej ako 40 dolárov a výrazne uľahčuje správu systému štruktúrovanej kabeláže v nasledujúcich rokoch.

Ak plánujete novú inštaláciu, kúpte si oboje. Priraďte ich k rovnakej kategórii káblov, všetko jasne označte, používajte medzi nimi kvalitné prepojovacie káble a budete mať káblovú sieťovú infraštruktúru, ktorá môže spoľahlivo slúžiť vášmu domu alebo kancelárii desať alebo viac rokov s minimálnou údržbou.
