Ako sú prepojené prepojovacie panely?

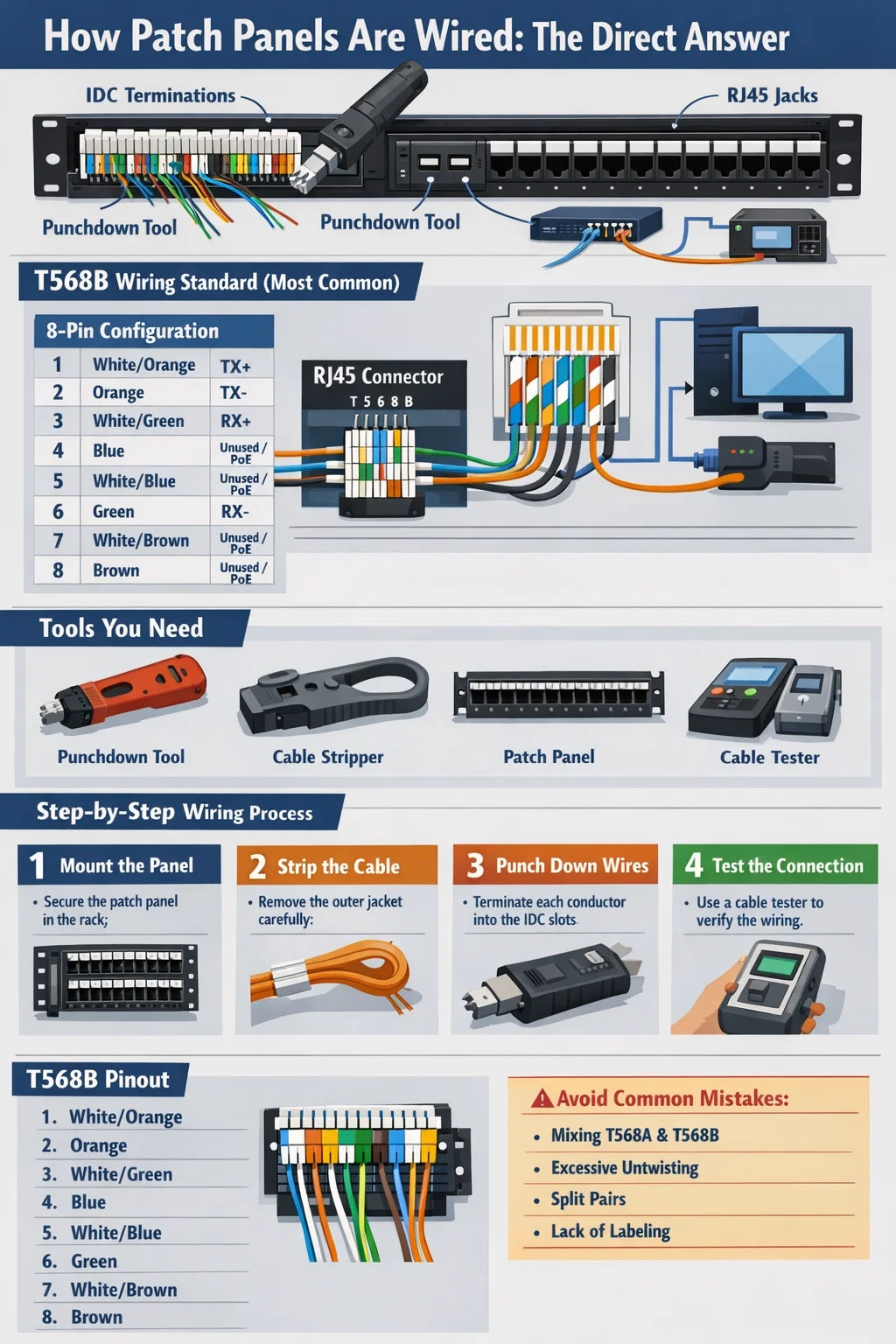

Ako sú prepojovacie panely zapojené: Priama odpoveď

A sieťový patch panel je zapojený ukončením jednotlivých medených vodičov zo štruktúrovanej kabeláže vedenej do zadnej časti panelu pomocou dierovacieho nástroja podľa štaardu zapojenia T568A alebo T568B. Každý z ôsmich vodičov v kábli Cat5e, Cat6 alebo Cat6A je zasadený do farebne označeného slotu IDC (Insulation Displacement Connector) na zadnej strane portu patch panela. Po prerazení predná časť panela odkryje konektory RJ45, ktoré umožňujú krátkym prepojovacím káblom pripojiť zariadenie k prepínačom, smerovačom alebo iným sieťovým zariadeniam.

Celý účel patch panela v sieťovom racku je fungovať ako pevný, organizovaný koncový bod pre horizontálne káblové trasy, udržiavať vašu infraštruktúru čistú a uľahčovať presuny, pridávanie a zmeny bez toho, aby narušil permanentnú kabeláž za stenami. Väčšina profesionálnych inštalácií používa T568B ako predvolený štandard zapojenia , hoci T568A sa vyžaduje pre vládne budovy podľa určitých noriem. Najdôležitejšia je konzistentnosť – nikdy nemiešajte štandardy v rámci toho istého cyklu.

Pochopenie štandardov zapojenia T568A a T568B

Predtým, ako sa dotknete jedného vodiča, musíte pochopiť dva štandardy vodičov používané prakticky vo všetkých štruktúrovaných kabelážach na svete. T568A aj T568B používajú všetkých osem vodičov v kábli Cat – štyri páry – ale líšia sa usporiadaním oranžových a zelených párov na kolíkoch 1, 2, 3 a 6.

Pin-Out T568B (najbežnejší v Severnej Amerike)

T568A vymení pár oranžovej a zelenej farby, na kolík 1 umiestni bielu/zelenú, na kolík 2 zelenú, bielu/oranžovú na kolík 3 a oranžovú na kolík 6. Funkčný rozdiel medzi nimi je nula pre priame pripojenia – záleží len na prekrížených kábloch, kde jeden koniec používa T568A a druhý používa T568B. Pre Gigabit Ethernet a 10GbE všetky štyri páry prenášajú dáta súčasne , a preto je pre integritu signálu pri vysokých rýchlostiach rozhodujúce zachovanie integrity skrútenia každého páru počas celej doby dierovania.

Nástroje a materiály, ktoré potrebujete pred začatím

Ponáhľanie sa do ukončenia prepojovacieho panela bez správnych nástrojov vytvára nespoľahlivé pripojenia, ktoré prejdú základným testom prepojenia, ale zlyhajú pri skutočnej záťaži siete. Tu je všetko, čo potrebujete na lavičke pred pretiahnutím jediného kábla cez stenu.

• 110-čepelový dierovací nástroj — Kvalitný príklepový nástroj s nastaviteľným nastavením sily. Nízka sila pre počiatočné usadenie, veľká sila pre konečné ukončenie. Fluke Networks a Paladin Tools predstavujú spoľahlivé možnosti v rozmedzí 25 – 60 USD. Vyhnite sa lacným verziám bez značky, ktoré praskajú kontakty IDC.
• Odizolovač káblov — Špeciálny odizolovač s okrúhlymi čepeľami pre sieťový kábel, nie univerzálna rezačka na krabice. Chcete odstrániť vonkajší plášť bez poškodenia izolácie vodiča. Zárez v izolácii vodiča spôsobuje anomálie impedancie, ktoré sa prejavujú ako poruchy spätnej väzby na káblovom certifikátore.
• Sieťový patch panel — 24-portové alebo 48-portové 1U panely sú štandardom vo väčšine inštalácií. Panely Cat5e zvládajú rýchlosť až 1 Gbps. Panely Cat6 sú dimenzované na 1 Gbps pri 250 MHz a môžu podporovať 10 GbE na kratšie vzdialenosti. Panely Cat6A bežia 10GbE na plných 100 metrov pri 500 MHz.
• Lišta na vedenie káblov alebo D-krúžok — Pripevnite ho k stojanovej jednotke priamo nad alebo pod panel. Bez odľahčenia napätia a správy káblov sú porty prepojovacích panelov vystavené mechanickému namáhaniu, ktoré časom zhoršuje kontakt IDC.
• Tester alebo certifikátor káblov — Základný tester kontinuity ako Klein Tools VDV526-100 (~ 30 USD) potvrdzuje správnosť mapy drôtov. Pre profesionálne inštalácie, ktoré vyžadujú certifikáciu TIA-568, je analyzátor káblov Fluke DSX odvetvovým štandardom, ale stojí niekoľko tisíc dolárov – väčšina dodávateľov si ich prenajíma na použitie špecifické pre daný projekt.
• Permanentný popisovač a štítkovač — Pred ukončením označte každý port. Opätovné označovanie po fakte je mizerná práca a vedie k chybám v dokumentácii.
• Káblové pásky na suchý zips — Nikdy nepoužívajte zipsy na sieťovom kábli. Príliš utiahnuté zipsy deformujú geometriu kábla a menia geometriu páru, čo znižuje vysokofrekvenčný výkon. Pásky na suchý zips umožňujú nastavenie a nenamáhajú kábel.

Krok za krokom: Ako pripojiť sieťový prepojovací panel

Nasledujúci proces sa vzťahuje na štandardný patch panel v štýle 110 – typ používaný takmer vo všetkých komerčných inštaláciách Cat5e, Cat6 a Cat6A. Modulárne panely v štýle Keystone sa riadia rovnakou logikou ukončenia vodičov, ale namiesto pevného zadného rámu používajú odnímateľné individuálne konektory keystone.

Krok 1 — Namontujte panel a naplánujte si rozloženie

Pripojte prepojovací panel do stojana skôr, ako k nemu pripojíte akékoľvek káble. Použite klietkové matice a skrutky vhodné pre váš typ stojana – väčšina štandardných 19-palcových stojanov používa závit 10-32 alebo 12-24. Utiahnuť prsty nestačí; uvoľnený panel v priebehu času vibruje a namáha koncovky. Rozhodnite sa teraz o schéme číslovania portov. Bežným prístupom je číslovanie portov 1–24 zľava doprava na jednom paneli, pričom umiestnenie fyzickej miestnosti alebo umiestnenia je zdokumentované v tabuľkovom procesore alebo softvéri na správu káblov od prvého dňa.

Krok 2 — Nasmerujte káble a ponechajte primeranú servisnú slučku

Vytiahnite vodorovný kábel cez vaše vedenie alebo káblový žľab a do stojana. Na konci prepojovacieho panela ponechajte servisnú slučku aspoň 12–18 palcov. Toto uvoľnenie slúži dvom účelom: umožňuje vám prepojiť kábel, ak port zlyhá, bez toho, aby bol úsek príliš krátky, a znižuje mechanické napätie na spojke. Nikdy neťahajte kábel tak pevne, aby nemal žiadnu vôľu v koncovom bode - toto je bežná chyba pri inštaláciách vlastnými rukami, ktorá spôsobuje zlyhanie kontaktov o niekoľko mesiacov neskôr, keď sa budova tepelne cykluje.

Krok 3 — Vyzlečte vonkajší plášť

Pomocou odstraňovača káblov odstráňte približne 1,5 až 2 palce vonkajšieho plášťa z konca každého kábla. Narežte plášť pomocou odizolovača, raz otočte nástroj okolo kábla a potom plášť zložte. Skontrolujte všetkých osem vodičov, či v jednotlivých izoláciách nie sú nejaké zárezy. Narušená izolačná vrstva na vodiči spôsobí presluchy medzi pármi, ktoré sa dajú zistiť pri gigabitových rýchlostiach. Ak uvidíte ryhu, odrežte koniec a znova odizolujte — poškodený vodič neukončujte.

Krok 4 — Roztočte a nasaďte vodiče

Každý pár rozkrútite len natoľko, aby ste dosiahli určený slot IDC na prepojovacom paneli. Normy TIA-568 špecifikujú maximálne rozkrútenie 0,5 palca (13 mm) pre Cat5e and 0,375 palca (9,5 mm) pre Cat6 . Prekročenie týchto limitov znižuje výkon kábla NEXT (Near-End Crosstalk). Položte každý vodič do jeho farebne označeného slotu na zadnej strane portu prepojovacieho panela. Farebné kódovanie slotu na paneli sa bude zhodovať s T568A alebo T568B – mnohé panely zobrazujú oba farebné kódy vedľa seba, označené A a B. Vyberte si správnu stranu pre vami vybraný štandard a podľa toho vložte každý vodič. Vodič nemusí byť v tejto fáze zatlačený úplne nadol – robí to dierovací nástroj.

Krok 5 — Zrazte každý vodič

Umiestnite 110-čepel dierovacieho nástroja na vodič v jeho štrbine. Čepeľ má dve strany – jedna odreže prebytočný vodič a druhá nie. Rezná strana musí smerovať von (preč od telesa panela), aby sa prebytočný koniec drôtu odrezal ako dosadnutie vodiča. Udierajte nástrojom pevne a priamočiaro. Kvalitný rázový úderový nástroj pri výstrele počuteľne cvakne. Na zatlačenie vodičov do štrbín IDC nepoužívajte skrutkovač ani nenárazový nástroj — čepeľ IDC musí jediným kontrolovaným pohybom preraziť izoláciu vodiča, aby sa vytvorilo plynotesné spojenie odolné voči korózii. Pomaly stlačený vodič má za následok spojenie s vysokým odporom, ktoré občas zlyhá.

Opakujte pre všetkých osem vodičov na každom porte. Po dokončení by mal byť každý koniec vodiča čisto orezaný v jednej rovine s blokom IDC a mimo slotu by nemala byť viditeľná žiadna holá meď.

Krok 6 — Použite odľahčenie napätia a správu káblov

Väčšina prepojovacích panelov obsahuje plastovú lištu na uvoľnenie ťahu alebo kotviace body káblových zväzkov na zadnej strane. Veďte každý ukončený kábel cez konzolu na uvoľnenie ťahu a zaistite ho suchým zipsom. Kábel by mal byť dostatočne bezpečný, aby pevné zatiahnutie za kábel neprenieslo mechanickú silu na zapichovacie ukončenie. Káble úhľadne oblečte pozdĺž zadnej časti stojana a nasmerujte ich do kanála na správu káblov. Nedostatočná úprava káblov je hlavnou príčinou reterminačných hovorov – káble, ktoré zostali voľné, sa nakoniec zachytia, zatrhnú alebo zamotajú niekým pracujúcim v stojane.

Krok 7 — Otestujte každý port

Pripojte vysielaciu jednotku testera káblov k prednému portu RJ45 a vzdialený prijímač k vzdialenému koncu tej istej káblovej trasy (na stene alebo zásuvke). Spustite test káblovej mapy. Tester potvrdí, že všetkých osem vodičov je pripojených k správnym kolíkom bez otvorov, skratov, obrátených párov, rozdelených párov alebo transponovaných párov. Rozdelený pár - kde sú dva vodiče z rôznych párov zapojené do rovnakých pozícií slotu RJ45 - prejde základným testom kontinuity, ale zlyhá pri vysokých rýchlostiach, pretože signál diferenciálneho páru je prerušený. Správny test drôtovej mapy zachytí rozdelené páry.

Typy prepojovacích panelov a kedy ich použiť

Nie všetky sieťové prepojovacie panely sú zapojené rovnakým spôsobom, pretože nie všetky panely používajú rovnakú architektúru zakončenia. Pochopenie rozdielov vám pomôže vybrať správny panel pre inštaláciu a vyhnúť sa problémom s kompatibilitou.

Pevné dierovacie panely v štýle 110

Toto je tradičný a najbežnejší typ. Zadná strana panelu je pevný plastový blok s IDC slotmi pre každý z ôsmich vodičov na port, usporiadaných vo farebne odlíšených radoch. Ukončenie je trvalé – ak zlyhá kontakt IDC jedného portu, nemôžete vymeniť len tento port bez výmeny celého panelu. Tieto panely sú lacné, pričom 24-portový panel Cat6 zvyčajne stojí 20 – 50 USD a pri správnom ukončení sú mimoriadne spoľahlivé. Sú tou správnou voľbou pre väčšinu trvalých inštalácií štruktúrovanej kabeláže.

Keystone Modular Patch Panels

Panely Keystone sú prázdne rámy čelných dosiek, ktoré akceptujú individuálne ukončené konektory Keystone – rovnaký typ, aký sa používa v nástenných zásuvkách. Každý port je samostatný modul snap-in. Hlavnou výhodou je, že jednotlivé porty môžu byť nahradené bez prerušovania susedných portov. Umožňujú tiež panely so zmiešanými médiami – niektoré sloty môžete naplniť lichobežníkovými konektormi Cat6A, iné vláknovými LC spojkami a ďalšie prázdnymi vložkami, všetky na rovnakej ploche panela. Kompromisom sú vyššie náklady na port a mierne väčšie rozdiely v kvalite konektorov na paneli, ak sa použijú rôzni výrobcovia konektorov.

Uhlové a ploché prepojovacie panely

Štandardné patch panely majú svoje RJ45 porty v plochom horizontálnom rade smerujúcom priamo dopredu. Uhlové prepojovacie panely – niekedy nazývané sklopné alebo výklopné panely – nakláňajú predný port smerom nadol, zvyčajne v uhle 15 alebo 45 stupňov. To uľahčuje pripájanie a smerovanie prepojovacích káblov v hustých rackových prostrediach, kde je vedenie káblov tesné. V plne obsadenom 48-portovom 1U plochom paneli si dosiahnutie portov v zadnom rade pomocou prepojovacieho kábla vyžaduje smerovanie kábla tak, aby bol namáhaný konektor RJ45. Uhlový panel znižuje napätie polomeru ohybu. Inštalácie s vysokou hustotou so 48 alebo viac portami na rackovú jednotku ťažia z uhlových panelov.

Patch panely z optických vlákien

Fiber patch panely sa zásadne líšia od medených panelov. Vôbec nepoužívajú ukončenie punchdown. Namiesto toho sú v nich umiestnené konektory z optických vlákien – LC, SC, ST alebo MPO – buď ako vopred ukončené pigtaily, ktoré sú fúzne spojené s prichádzajúcimi vláknami vo vnútri panelu, alebo ako vopred ukončené kazety, ktoré zacvaknú do šasi. Telo panela poskytuje ochranný kryt pre konce vlákien a držiak pre spojovacie adaptéry, ktoré umožňujú pripojenie prepojovacích káblov. Čistenie optických konektorov pomocou vhodných nástrojov vyhovujúcich norme IEC 61300-3-35 pred každým pripojením je povinné – znečistené koncové plochy vlákien spôsobujú stratu pri vložení, ktorá presahuje celý stratový rozpočet spoja.

Patch panely Cat5e vs Cat6 vs Cat6A: Výkonnostné rozdiely

Kategória káblov, ktorú inštalujete, určuje kategóriu patch panela, ktorú potrebujete. Miešanie kategórií – napríklad inštalácia kábla Cat6, ale ukončenie do patch panela Cat5e – obmedzuje celý kanál na výkon Cat5e. Každý komponent v kanáli musí spĺňať alebo prekračovať cieľovú kategóriu.

Patch panely Cat6A sú fyzicky väčšie ako panely Cat5e alebo Cat6, pretože káble Cat6A sú výrazne hrubšie – zvyčajne vonkajší priemer 7–8 mm oproti 5–6 mm pre Cat6. 24-portový panel Cat6A často zaberá ekvivalent 1,5 U skutočného priestoru v racku kvôli dodatočným požiadavkám na správu káblov v zadnej časti. Podľa toho si naplánujte rozloženie stojana.

Ako sa prepojovacie panely pripájajú k prepínačom a koncovým zariadeniam

Patch panel sám o sebe nevykonáva žiadne prepínanie ani smerovanie. Je to čisto pasívne ukončenie a prepojovací bod. Pochopenie toho, ako sedí v sieťovej ceste, objasňuje, prečo na správnom zapojení tak záleží.

Celý kanál zo sieťového prepínača na pracovnú stanicu alebo IP kameru beží nasledovne:

1. Port sieťového prepínača → krátky prepojovací kábel (zvyčajne 1–3 stopy) → predný port RJ45 prepojovacieho panela
2. Patch panel IDC ukončenie → horizontálny kábel vedený cez steny/strop/inštalačné potrubie
3. Horizontálne vedenie kábla → zásuvka RJ45 jack (alebo krabica na povrchovú montáž)
4. Zásuvka → krátky patch kábel → koncové zariadenie (PC, telefón, AP, kamera)

TIA-568 definuje maximálne trvalé prepojenie (z patch panelu IDC do nástennej zásuvky IDC) ako 90 metrov , pričom zostávajúcich 10 metrov je pridelených naprieč všetkými prepojovacími káblami v kanáli, aby sa dosiahlo celkové maximum kanála 100 metrov. Prekročenie 90 metrov pri horizontálnom vedení je porušením noriem, ktoré spôsobí náhodné poruchy pri gigabitových rýchlostiach, aj keď sa testy káblov čistia pri nižších frekvenciách.

Prepojovacie káble spájajúce prepínač s panelom a nástennú zásuvku so zariadením musia tiež zodpovedať kategórii kanála. Použitie prepojovacieho kábla Cat5e v kanáli Cat6A vytvára prekážku v tomto konkrétnom bode kanála. Vždy používajte prepojovacie káble s hodnotením kategórie, ktoré zodpovedajú vašej nainštalovanej horizontálnej kabeláži.

Bežné chyby v elektroinštalácii a ako sa im vyhnúť

Skúsenosti v teréne ukazujú, že rovnaké chyby sa opakovane objavujú v inštaláciách patch panelov, od malých domácich nastavení až po veľké podnikové zostavy. Vedieť, na čo sa pozerať, ušetrí hodiny riešenia problémov.

Miešanie T568A a T568B v rovnakom chode

Ak pripojíte koniec patch panela k T568B a koniec nástennej zásuvky k T568A, vytvorili ste neúmyselný krížený kábel. Moderné prepínače s Auto-MDIX môžu často kompenzovať, ale nie je to zaručené pre všetky zariadenia a vytvára to zmätok pri budúcej údržbe. Každý kábel musí na oboch koncoch používať rovnaký štandard.

Nadmerné prekrúcanie párov

Toto je najčastejšia chyba znižujúca výkon. Roztiahnutie párov od seba viac, než je povolená vzdialenosť, aby sa uľahčilo ich usadenie v slotoch IDC, ničí potlačenie presluchov, ktoré geometria krútených párov poskytuje. Pri 100 MHz to často zostáva nepovšimnuté. Pri 500 MHz (Cat6A) spôsobuje poruchy. Udržiavajte skrútenie do 13 mm od IDC pre Cat5e a 9,5 mm pre Cat6 a vyššie.

Rozdelené páry

K rozdeleniu páru dochádza, keď je napríklad biely/zelený vodič umiestnený v štrbine kolíka 1, ale zelený vodič je umiestnený v štrbine kolíka 4 namiesto kolíka 3. Vodiče sú z rôznych párov. Základný tester kontinuity to ukazuje ako správne – všetkých osem kolíkov sa javí ako pripojených. Ale správny tester káblovej mapy detekuje rozdelený pár, pretože meria rovnováhu elektrického páru. Rozdelené páry spôsobujú vážne presluchy, ktoré úplne ničia gigabitový výkon aj keď sa jednoduché svetlo odkazu zobrazí nazeleno.

Slabá úľava od napätia

Káble, ktoré zostali voľné za patch panelom, budú šliapať, ťahať a zamotávať každý, kto pracuje v racku. Jediným prudkým ťahom za kábel, ktorý nie je odľahčený od napätia, môže dôjsť k uvoľneniu prerušovaného zakončenia natoľko, aby sa vytvorilo prerušované spojenie – jedna z najťažších chýb, ktoré je možné vystopovať, pretože sa objavuje a mizne s vibráciami a zmenami teploty.

Žiadna dokumentácia

Neoznačený patch panel je časovanou bombou pre budúcich správcov siete. Bez mapy medzi portom a umiestnením si každý pohyb alebo relácia riešenia problémov vyžaduje fyzické sledovanie káblov. Pred zatvorením stojana označte každý port prepojovacieho panela a každý kábel na oboch koncoch. Používajte konzistentné konvencie pomenovania – poschodie, číslo izby, číslo zásuvky – a zálohujte dokumentáciu v systéme správy siete alebo dokonca v zdieľanej tabuľke.

Zapojenie prepojovacích panelov v scenároch skutočného sveta

Vyššie uvedené zásady platia univerzálne, ale konkrétny prístup sa líši v závislosti od veľkosti a typu inštalácie.

Nastavenie malej kancelárie alebo domácej kancelárie

Typické nastavenie pre SOHO môže zahŕňať 12-portový alebo 24-portový patch panel Cat6 v malom nástennom stojane s káblovými vedeniami do 6–12 nástenných zásuviek v celom priestore. Celková dĺžka káblov je zvyčajne výrazne pod 30 metrov, takže Cat6 je viac než postačujúce. Jeden 8-portový alebo 16-portový prepínač je prepojený patchom z prednej strany panela. Celý projekt – vrátane vŕtania, vedenia káblov cez steny, ukončenia a testovania – trvá jednej skúsenej osobe približne 4–8 hodín na inštaláciu s 10 portami. Náklady na materiál pre túto váhu sa pohybujú približne od 80 do 200 USD v závislosti od kvality kábla a hardvéru.

Enterprise Floor Distribúcia

V komerčnej budove sa v telekomunikačnej miestnosti (TR) na každom poschodí zvyčajne nachádza 2- alebo 4-pólový stojan s 2–4 patch panelmi s celkovým počtom 96–192 portov, ktoré napájajú všetky horizontálne káblové vedenia na podlahu. Tieto panely sa pripájajú pomocou prepojovacích káblov k jednému alebo viacerým prepínačom prístupovej vrstvy. Prepínače uplink cez optické vlákno alebo 10GbE metal do prepínača distribučnej vrstvy v hlavnej dátovej miestnosti. Projekt štruktúrovanej kabeláže tohto rozsahu pre jednu podlahu s rozlohou 10 000 štvorcových stôp môže zahŕňať 150 – 200 káblových vedení, pričom všetky musia byť pred schválením otestované a zdokumentované podľa výkonnostných štandardov TIA-568. Typické náklady na projekt v tomto rozsahu sa pohybujú od 15 000 do 40 000 USD v závislosti od kategórie káblov, miestnych sadzieb práce a požiadaviek na vedenie.

Patching top-of-rack dátového centra

V dátovom centre sa patch panely často nahrádzajú kazetami so štruktúrovanou kabelážou a kmeňovými káblami. Vopred ukončené MPO vlákna spájajú rady stojanov cez stropné káblové žľaby a končia do modulov vláknových kaziet, ktoré obsahujú LC porty na prednej strane šasi panelu 1U. Tento prístup umožňuje nasadenie celého kufra s 12 alebo 24 vláknami jediným potiahnutím a jednou zasúvacou kazetou, čím sa dramaticky skráti čas inštalácie v prostrediach s vysokou hustotou. Vopred ukončené zostavy vlákien sú testované vo výrobe a certifikované , čím sa eliminuje riziko chýb ukončenia poľa v prostrediach, kde prestoje stoja tisíce dolárov za minútu.

Údržba a odstraňovanie problémov s káblovým prepojovacím panelom

Akonáhle je prepojovací panel zapojený a certifikovaný, priebežná údržba je minimálna – nie je však nulová. Fyzické spojenia sa časom zhoršujú v dôsledku oxidácie, vibrácií a mechanického namáhania pri opakovanom vkladaní a vyberaní prepojovacích káblov.

• Keď port zlyhá, vymeňte prepojovacie káble, nie ukončenia panelov. Vo veľkej väčšine prípadov je mŕtvy port poškodeným prepojovacím káblom alebo poškodeným portom prepínača – nie neúspešným ukončením punchdown. Najprv vymeňte prepojovací kábel. Ak problém nasleduje za káblom, vymeňte ho. Ak problém súvisí s portom, otestujte ho s iným portom prepínača, než odsúdite ukončenie prepojovacieho panela.
• Zabráňte vniknutiu prachu do nepoužívaných portov. Hromadenie prachu vo vnútri konektorov RJ45 – najmä v prostrediach so zlou filtráciou vzduchu – v priebehu rokov zvyšuje kontaktný odpor. Prázdne vložky portov sú lacné a úplne tomu zabraňujú. 100-balenie prázdnych vložiek portov stojí približne 8 až 12 USD a malo by byť nainštalované do každého nepoužívaného portu od prvého dňa.
• Zopakujte test po akejkoľvek fyzickej práci v blízkosti stojana. Kedykoľvek niekto pracuje v stojane alebo okolo neho – pridáva vybavenie, presmeruje káble, čistí – spustite náhodný test káblovej mapy na všetkých kábloch, s ktorými sa manipulovalo. Fyzický kontakt s káblom, ktorý má okrajové ukončenie, môže zmeniť hraničné spojenie na otvorenú poruchu.
• Udržujte dokumentáciu aktuálnu. Každá zmena portu, premiestnenie zariadenia alebo nový kábel sa musia prejaviť v dokumentácii portu. Zastaraná dokumentácia je horšia ako žiadna dokumentácia, pretože vytvára falošnú dôveru. Pred zatvorením akéhokoľvek lístka na zmenu siete urobte aktualizácie dokumentácie ako povinný krok.

Správne zapojený a zdokumentovaný sieťový patch panel je základom spravovateľnej a spoľahlivej sieťovej infraštruktúry. Disciplína uplatňovaná počas počiatočnej inštalácie – správna norma zapojenia, správne limity rozkrútenia, pevné dierovanie, dôkladné testovanie a kompletné označovanie – sa vyplatí vždy, keď je potrebná zmena siete alebo sa musí vysledovať chyba. Rezanie rohov počas ukončenia vytvára dlh, ktorý bude sieťový tím splácať počas životnosti inštalácie.
