Aký je rozdiel medzi prepojovacím panelom a prepínačom Poe?

Priame porovnanie: Patch Panel vs. Prepínač PoE

Hlavný rozdiel spočíva v ich základnej povahe: a sieťový patch panel je pasívny hardvérový komponent používaný na organizáciu a ukončenie káblov, pričom a PoE prepínač je aktívne elektronické zariadenie, ktoré riadi dátovú prevádzku a dodáva elektrickú energiu cez ethernetové káble. Patch panel nevyžaduje elektrickú energiu a nemôže spracovávať údaje; Prepínač PoE vyžaduje zdroj napájania a funguje ako „mozog“ lokálnej siete.

V profesionálnej inštalácii títo dvaja nie sú konkurentmi, ale partnermi. Patch panel poskytuje statický pristávací bod pre všetky káble budovy a prepínač PoE poskytuje konektivitu a napájanie potrebné na to, aby tieto káble fungovali pre zariadenia, ako sú IP kamery, VoIP telefóny a bezdrôtové prístupové body.

Definovanie Panel opráv siete

A sieťový patch panel slúži ako centrálny nervový systém pre fyzickú kabeláž. Je to v podstate most medzi dlhými káblami skrytými vo vnútri stien a sieťovým zariadením umiestneným v stojane.

Štrukturálna integrita a organizácia

Patch panel má zvyčajne predný rad portov RJ45 a zadnú stranu, kde sú hromadné káble „prerazené“ alebo pripojené cez keystone zdviháky . Pretože je patch panel pasívny, neponúka žiadne zosilnenie signálu ani správu dát. Jeho jediným účelom je udržiavať káble usporiadané a označené, čím sa predchádza chaosu so zamotanými drôtmi.

• Zabraňuje opotrebovaniu drahých portov prepínača tým, že poskytuje obetavé rozhranie na časté pripájanie a odpájanie.
• Podporuje rôzne kategórie káblov vrátane Cat5e, Cat6 a Cat6a .
• Umožňuje jednoduché riešenie problémov jasným zmapovaním, ktorý port vedie do ktorej konkrétnej miestnosti v budove.

Pochopenie prepínača PoE

Prepínač Power over Ethernet (PoE) je sofistikovaným sieťovým zariadením. Na rozdiel od štandardného prepínača má vstavaný obvod na privádzanie jednosmerného prúdu do krútených párov ethernetového kábla popri dátovom signáli.

Aktívne riadenie údajov a napájania

Prepínač PoE je „aktívne“ zariadenie. Pred odoslaním napájania identifikuje, či je pripojené zariadenie „kompatibilné s PoE“, čím zaisťuje, že zariadenia bez PoE, ako napríklad štandardný laptop, nebudú poškodené elektrickým prúdom. Riadi sa tým vrstva dátového spojenia siete, čím sa zabezpečí, že pakety dosiahnu správne adresy MAC.

• Eliminuje potrebu miestnych elektrických zásuviek v mieste zariadenia (napr. kamera na strope).
• Podporuje rôzne štandardy napájania, ako napríklad 802.3af (až 15,4 W) a 802.3at (PoE, až 30 W).
• Spravované verzie umožňujú správcom vzdialene reštartovať zariadenia prepnutím napájania na konkrétnych portoch.

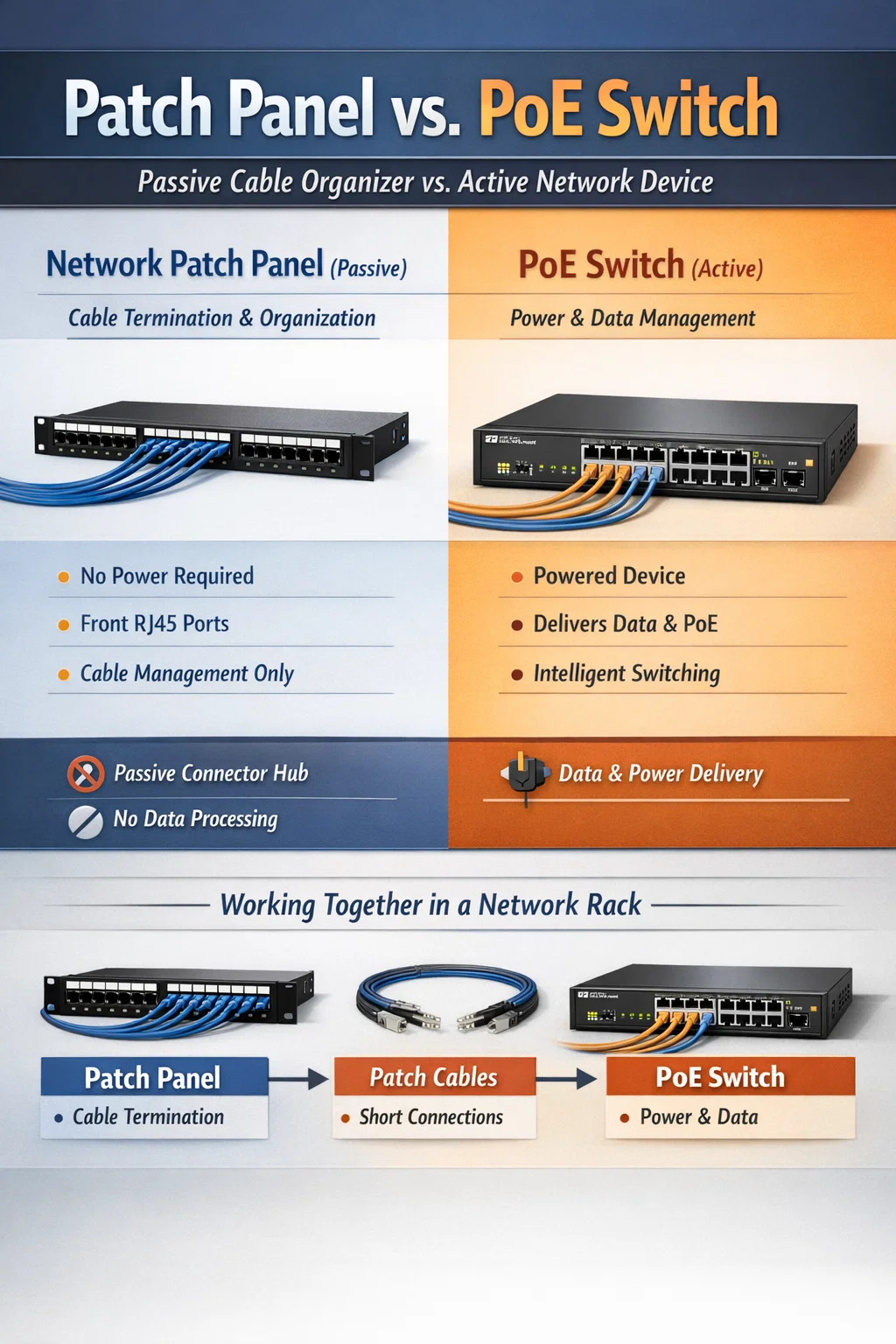

Základné technické rozdiely

Aby ste si lepšie predstavili, prečo sú tieto dva komponenty odlišné, pozrite si nižšie uvedené technické špecifikácie, ktoré zdôrazňujú ich rozdielne úlohy v rámci sieťového stojana.

Proces kolaboratívnej inštalácie

V reálnom svete by ste na vybudovanie spoľahlivej siete využili oboje. Proces sa zvyčajne riadi týmto pracovným postupom:

1. Hromadné ethernetové káble sa ťahajú z rôznych miestností do centrálneho serverového racku.
2. Tieto káble sú ukončené v zadnej časti a sieťový patch panel pomocou keystone zdviháky .
3. Krátke patch káble sa používajú na pripojenie predných portov patch panela k portom na PoE prepínač .
4. Prepínač PoE je pripojený k hlavnému smerovaču a poskytuje prístup na internet všetkým nadradeným zariadeniam.

Oddelením permanentnej kabeláže (patch panel) od aktívnej siete (switch) vytvoríte systém, ktorý sa dá jednoducho upgradovať. Ak potrebujete vyššiu rýchlosť, jednoducho vymeníte spínač bez toho, aby ste sa dotkli zložitých káblov vo vnútri stien.

Záverečné úvahy pri výbere

Ak sa pýtate, ktorý z nich potrebujete, odpoveďou je zvyčajne „obaja“ pre čokoľvek iné, ako je malé domáce nastavenie. Prepínač PoE poskytuje napájanie a logiku, ale bez a sieťový patch panel , vašej inštalácii nebude chýbať fyzická stabilita a organizácia potrebná na dlhodobú údržbu a spoľahlivosť.
