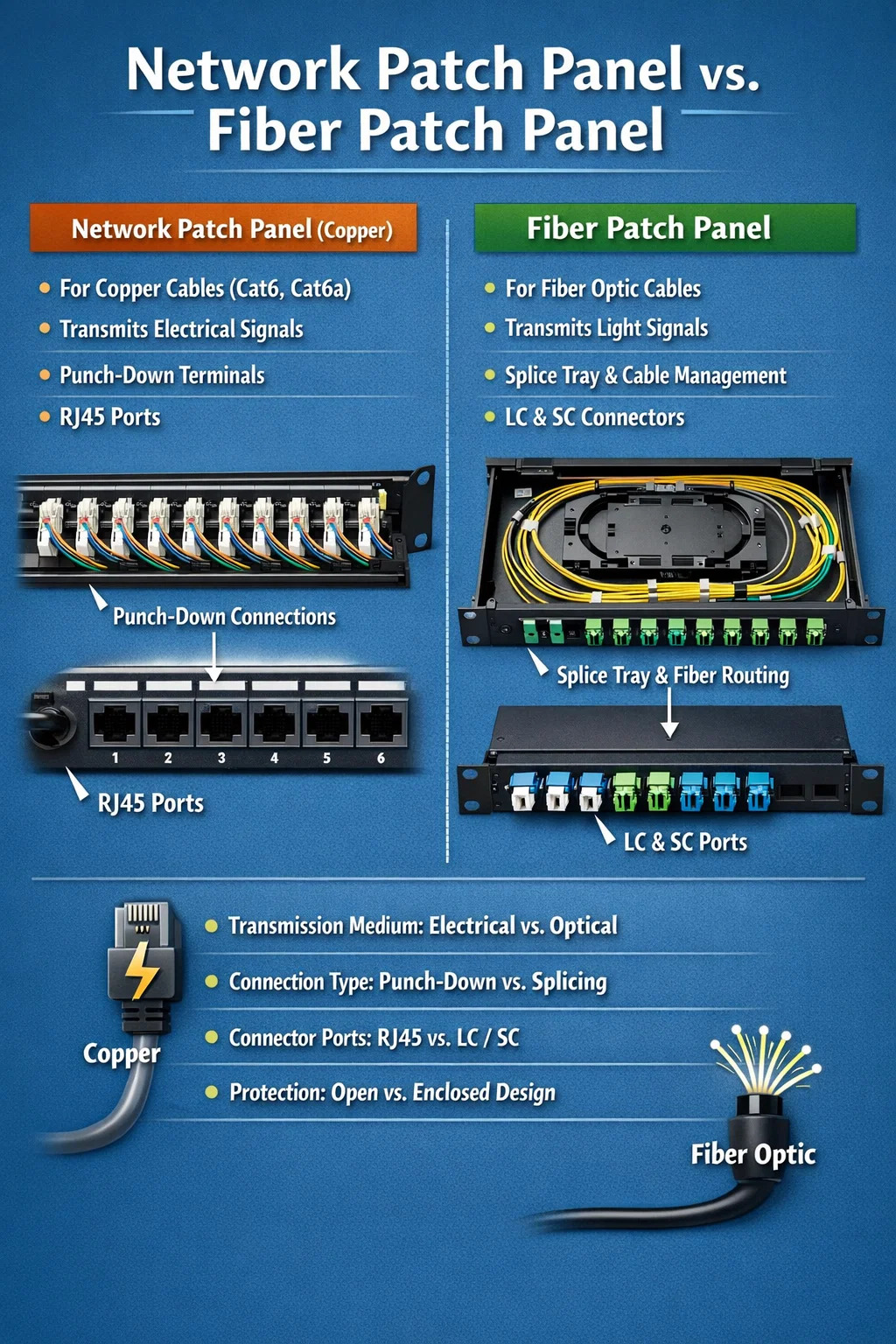

Aký je rozdiel medzi vláknovým panelom a patch panelom?

Hoci optické panely aj tradičné sieťové prepojovacie panely majú vo svojich názvoch „prepojovací panel“ a vyzerajú trochu podobne, slúžia úplne iným účelom a majú úplne odlišné vnútorné pracovné princípy.

1. Rozdiely v materiáloch a prenosových médiách

Panel opráv siete: Je určený pre medené káble (t.j. bežne používané sieťové káble Cat6 alebo Cat6a). Vnútorne spája medené vodiče a prenáša údaje prostredníctvom elektrických impulzov.
Panel z vlákien: Je špeciálne navrhnutý pre káble z optických vlákien. Káble z optických vlákien prenášajú svetelné impulzy a médiom sú extrémne jemné sklenené alebo plastové vlákna.

2. Spôsoby pripojenia a vnútorná štruktúra

Network Patch Panel (Medený kábel):
Upevnenie na zadnej strane: Sieťové káble sa zvyčajne upevňujú „zapichnutím“ (pomocou špeciálneho nástroja na zatlačenie drôtových jadier do kovových drážok) alebo priamym zapojením do konektorov keystone.
Predné rozhranie: Predná strana zvyčajne obsahuje bežné štvorcové konektory RJ45, rovnako ako sieťové porty na počítači.
Fiber Panel:
Ochrana zadnej časti: Káble z optických vlákien sú veľmi krehké a nemožno ich ľubovoľne ohýbať ako medené drôty. Preto majú vláknité panely vo vnútri zvyčajne "zásobník" alebo "navíjací stĺpik" na ochranu a uloženie prebytočných káblov z optických vlákien.
Spájanie a spájanie: Nevyužíva technológiu punch-down, ale spája sa pomocou „splicingu“ (spájanie dvoch optických káblov) alebo pomocou adaptérov (spojok).
Predné rozhranie: Predná strana obsahuje rôzne typy konektorov z optických vlákien (napríklad kruhový ST, malý štvorcový LC alebo veľký štvorcový SC), ktoré sú oveľa menšie a presnejšie ako bežné sieťové porty.

3. Zaobchádzanie s „krehkosťou“

Sieťové patch panely sú relatívne „robustné“. Ak sieťový kábel trochu natiahnete alebo ho mierne ohnete, zvyčajne to neovplyvní jeho používanie.
Vláknové panely sú ako „špičkový byt“. Pretože káble z optických vlákien sú citlivé na prach, tlak a nadmerné ohýbanie, vláknové panely sú zvyčajne úplne uzavreté alebo majú kryty, ktoré zabraňujú prachu a obmedzujú ohýbanie, čím sa zabraňuje útlmu signálu.

4. Rozdiely vo flexibilite

Prepojovacie panely medených káblov sú zvyčajne jednoduché, s jedným káblom na port.
Vláknité panely majú často vyšší stupeň modularity. Pretože káble z optických vlákien sa dodávajú v variantoch s jedným a viacerými režimami a existuje veľa rôznych typov konektorov, mnoho panelov z optických vlákien vám umožňuje podľa potreby vymeniť panely adaptérov.
