Čo je to Keystone Jack v sieťach?

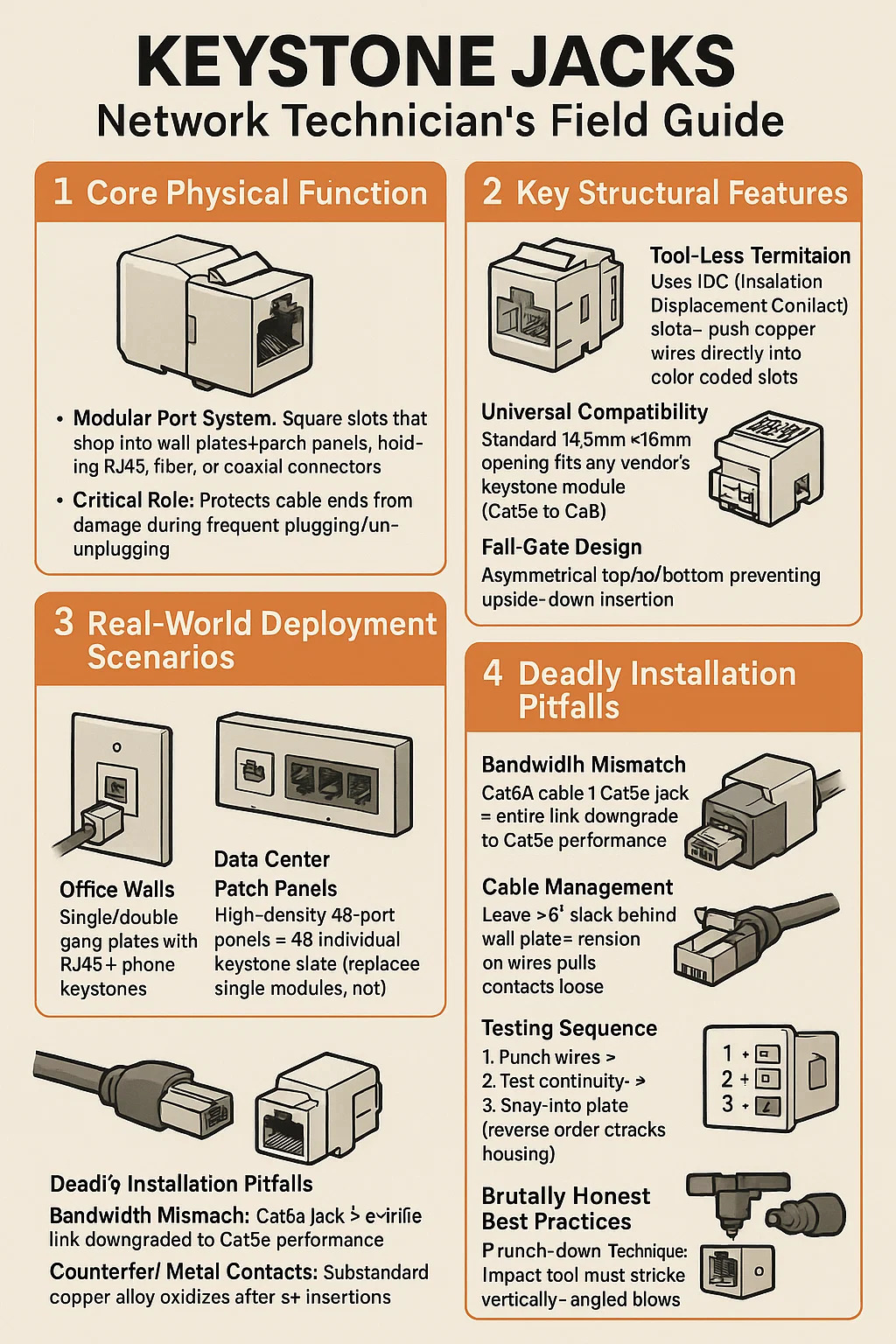

Keystone konektory : Terénny sprievodca sieťovým technikom

1. Základná fyzická funkcia

Modulárny port Systém: štvorcové sloty, ktoré zaskočia do nástenných dosiek/panelových panelov, drží RJ45, vlákno alebo koaxiálne konektory. Prevedie káble v stene na porty prístupné používateľom.
Kritická úloha: Chráni konce káblov pred poškodením počas častého zapojenia/odpojenia.

2. Kľúčové konštrukčné prvky

Ukončenie bez nástroja: Používa sloty IDC (Izolačný posun) sloty-meďné drôty priamo do farebných slotov; Čepele prepichujú izoláciu pre kontakt.
Univerzálna kompatibilita: Štandardné otvorenie 14,5 mm × 16 mm sa hodí k modulu Keystone v ktoromkoľvek dodávateľovi (CAT5E to CAT8).
Dizajn bezpečný:
Asymetrická horná/spodná časť zabraňuje vkladaniu hore nohami.
Diagramy zapojenia T568A/B formované do krytu.

3. Scenáre nasadenia v reálnom svete

Kancelárske steny: Single/Double Gang Plates s rj45 Telefónovými kľúčovými kameňmi (údaje/oddelenie hlasu).
Panely na záplaty dátového centra: 48-portov panely s vysokou hustotou = 48 jednotlivých kľúčových slotov (vymeňte jednotlivé moduly, nie celý panel).
Hybridné prostredia: Panely na riadiace miestnosti zmiešajú kľúčové kamene RJ45 LC Fiber HDMI (napr. Monitorovacie stanice CCTV).

4. Smrtky smrtiaceho inštalácie

Nesúlad o šírke pásma: CAT6A CABLE CAT5E Jack = Celý odkaz na výkon na výkon CAT5E.
Falšované kovové kontakty: Neštandardná zliatina meďnatého oxiduje po 5 inzerciách → Strata paketov (Dopyt fosforový bronzový kontakt).
Shielding Ignorance: Používanie tienených zdvihákov s káblom UTP vytvára pozemné slučky (hum/rušenie).

5. Brutálne čestné osvedčené postupy

Technika dierovania: Nástroj Impact musí zasiahnuť vertikálne-vyvoláva fúkanie Nick Dirivers.
Správa káblov: Zanechajte ≥6 "uvoľnenie za nástennú dosku - napätie na vodičoch ťahá kontakty voľné.
Testovacia sekvencia:
Dierovacie vodiče → 2. Test Kontinuita → 3. Zasknite doštičku (kryty reverzných objednávok).
