Aké sú dva typy patch panelov?

Dva typy prepojovacích panelov: Priama odpoveď

Existujú dva hlavné typy patch panelov drôtové (pevné) patch panely a modulárne (keystone) patch panely . Tieto dve kategórie tvoria základ štruktúrovanej kabeláže prakticky v každom dátovom centre, serverovni a komerčnej sieťovej inštalácii. Pochopenie rozdielu medzi nimi je nevyhnutné pred zakúpením sieťového patch panela alebo návrhom rozloženia kabeláže, pretože nesprávna voľba môže spôsobiť zbytočné náklady, nepružnosť alebo problémy s výkonom.

Káblový patch panel sa dodáva s káblami, ktoré sú už z výroby ukončené v zadnej časti panelu. Na druhej strane modulárny patch panel sa dodáva ako prázdny rám, ktorý akceptuje vymeniteľné keystone konektory, čo umožňuje inštalačnému technikovi vybrať si typy konektorov, kategórie a dokonca kombinovať typy médií v rámci jedného panelu. Obidve slúžia tej istej základnej funkcii – organizovanie a smerovanie sieťových pripojení – ale robia to zásadne odlišnými spôsobmi a vyhovujú rôznym scenárom nasadenia.

Káblové prepojovacie panely: Vopred ukončené a pripravené na nasadenie

Káblový prepojovací panel, niekedy nazývaný pevný alebo prepojovací panel, má svoje zadné porty už ukončené dierovacími blokmi typu 110 alebo podobnými konektormi. Kábel vedený z poľa – nástenné zásuvky, káblové žľaby, podlahové boxy – sa narazí priamo na tieto bloky pomocou dierovacieho nástroja. Predná strana panela odhaľuje štandardné porty RJ45, kde krátke prepojovacie káble spájajú zariadenie so zvyškom siete.

Tento typ sieťového patch panelu je tradičným ťahúňom štruktúrovanej kabeláže. Je široko dostupný v 24-portové a 48-portové konfigurácie a väčšina modelov zaberá buď 1U alebo 2U priestoru v stojane. Štandardné možnosti sú určené pre výkon Cat5e, Cat6 alebo Cat6A s podporou panelov Cat6A 10 Gigabit Ethernet na vzdialenosť až 100 metrov .

Výhody káblových prepojovacích panelov

• Nižšie počiatočné náklady na port v porovnaní s modulárnymi alternatívami
• Konzistentná továrenská kvalita ukončenia na všetkých portoch
• Jednoduchší proces inštalácie pre rozsiahle jednotné nasadenia
• Overená spoľahlivosť v prostrediach s tisíckami nainštalovaných portov
• Široká dostupnosť od predajcov vrátane Panduit, Leviton, Belden a CommScope

Obmedzenia káblových prepojovacích panelov

Hlavnou nevýhodou je nepružnosť. Každý port na káblovom paneli má rovnaký typ konektora. Ak potrebujete kombináciu medených portov Cat6 spolu s optickými alebo koaxiálnymi pripojeniami, nemôžete to dosiahnuť v rámci jedného káblového panelu. Okrem toho, ak sa poškodí jeden port, jeho výmena zvyčajne znamená výmenu alebo opätovné ukončenie celého panelu alebo aspoň tohto jednotlivého bloku. V prostrediach, kde sa požiadavky na kabeláž často vyvíjajú, sa táto nepružnosť stáva skutočným prevádzkovým problémom.

Káblové prepojovacie panely sa najlepšie hodia do veľkých kancelárií, školských sietí a priemyselných prostredí stovky rovnakých medených chodov je potrebné rýchlo a nákladovo efektívne ukončiť. Typický 48-portový káblový panel Cat6 môže stáť len 30 – 80 USD, čo ho robí atraktívnym pre projekty citlivé na rozpočet.

Modulárne patch panely: flexibilné a pripravené na budúcnosť

Modulárny patch panel je prázdne šasi, zvyčajne ponúkané v 12, 24 alebo 48-portových rámoch, navrhnuté tak, aby prijímali jednotlivé keystone konektory. Každý slot v ráme môže obsahovať iný typ konektora – Cat5e, Cat6, Cat6A, vláknový LC, vlákno SC, koaxiálny typ F alebo dokonca moduly USB alebo HDMI. Vďaka tomu je modulárny sieťový patch panel najuniverzálnejšou možnosťou, ktorá je dnes v štruktúrovanej kabeláži dostupná.

Inštalácia zahŕňa zaklapnutie zvolených konektorov lichobežníka do rámu panelu a následné ukončenie každého konektora jednotlivo. Samotné zdviháky môžu byť vyrazené, bez použitia nástrojov alebo vopred ukončené v závislosti od zvoleného modelu zdviháka. Po inštalácii predstavuje predná strana každého konektora príslušné rozhranie portu pre používateľa.

Výhody modulárnych prepojovacích panelov

• Plná flexibilita pri miešaní typov konektorov v rámci jedného panelu
• Jednoduché opravy na úrovni portov: vymeňte jeden poškodený konektor keystone bez výmeny celého panelu
• Škálovateľnosť – začnite s čiastočne vyplneným panelom a podľa potreby pridávajte porty
• Podporuje budúce upgrady výmenou modulov keystone do kategórií s vyšším hodnotením
• Ideálne pre dátové centrá, AV inštalácie a multimediálne prostredia

Obmedzenia modulárnych prepojovacích panelov

Modulárne panely prinášajú vyššie náklady na port. Samotný kvalitný 24-portový modulárny rám lichobežníkového panela môže stáť 20 až 50 dolárov a každý jednotlivý zásuvkový modul Cat6A môže pridať ďalších 5 až 15 dolárov za port. V prípade plne osadeného 48-portového modulárneho panela Cat6A môžu celkové náklady na komponenty dosiahnuť 300 – 600 USD alebo viac , v porovnaní s menej ako 100 USD za ekvivalentný káblový panel. Pracovný čas je tiež vyšší, pretože každý zdvihák musí byť samostatne ukončený a zacvaknutý na miesto.

Konzistentnosť výkonu závisí aj od kvality jednotlivých zvolených keystone jackov. Miešanie nekvalitných konektorov tretích strán v ráme značkového panela môže spôsobiť nekonzistentné merania presluchov a vložných strát, čo môže spôsobiť zlyhanie certifikačných testov kanálov. Vždy, keď je to možné, používajte zdviháky a rámy z testovaného a certifikovaného systému rovnakého výrobcu.

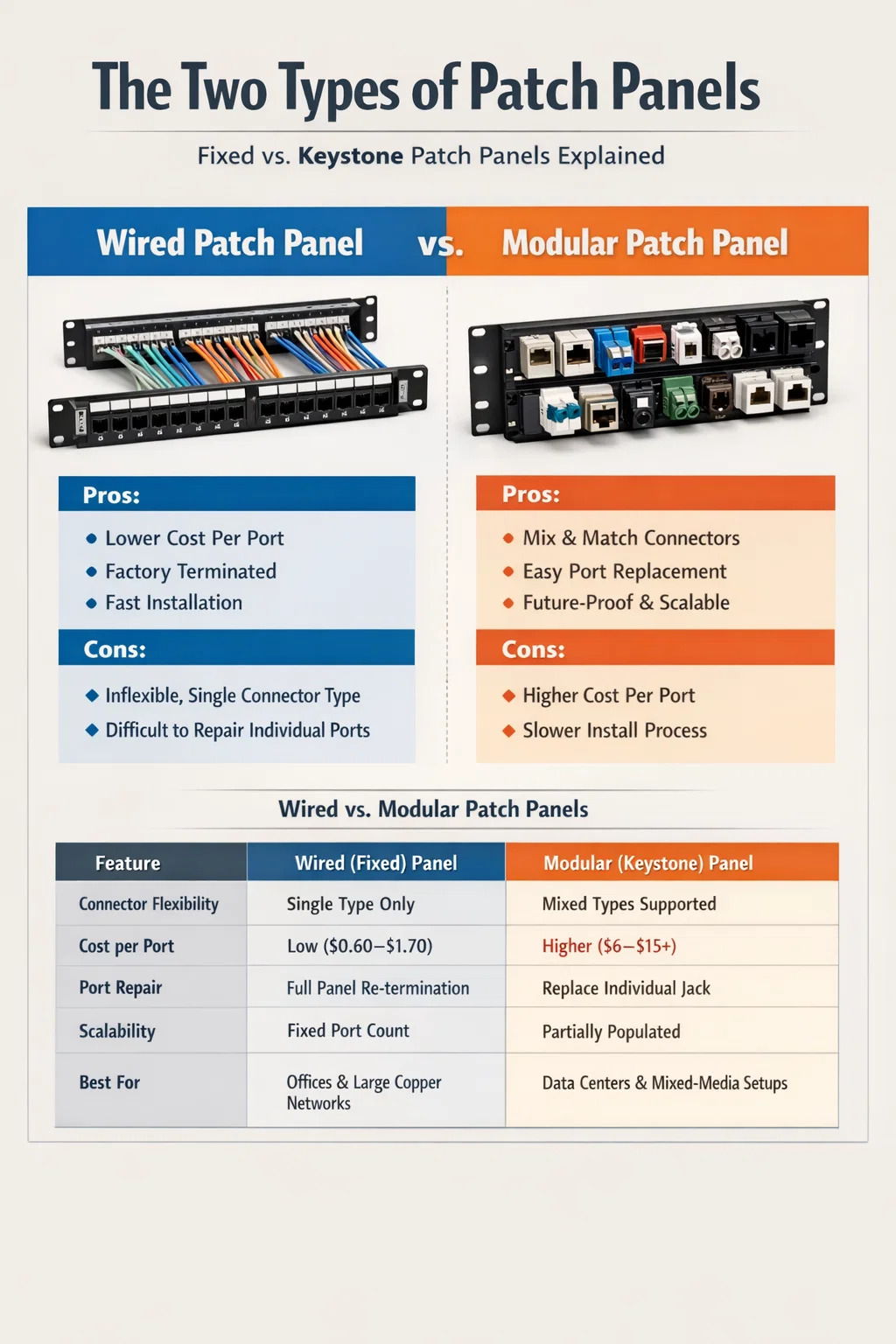

Porovnanie vedľa seba: Káblové a modulárne prepojovacie panely

V tabuľke nižšie sú zhrnuté kľúčové rozdiely, ktoré vám pomôžu rozhodnúť sa, ktorý typ sieťového prepojovacieho panela vyhovuje požiadavkám vášho projektu.

Ako si vybrať správne Panel opráv siete pre Váš Projekt

Výber medzi káblovým a modulárnym sieťovým patch panelom závisí od štyroch praktických faktorov: rozpočet, rozmanitosť médií, predpokladaný rast a očakávania údržby. Neexistuje žiadna univerzálne lepšia možnosť – oba typy sa úspešne nasadzujú v profesionálnych inštaláciách každý deň.

Projekty riadené rozpočtom

Ak projekt zahŕňa ukončenie 100 alebo viac medených tratí rovnakej kategórie a cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Prostredia zmiešaných médií a dátových centier

Dátové centrá bežne kombinujú medený Ethernet, optické uplinky a niekedy aj koaxiálne alebo audio pripojenia v rovnakom stojane. Modulárny sieťový patch panel to všetko zvládne v jedinom 1U ráme, vďaka čomu je rack organizovaný a znižuje sa počet potrebných panelov. Mnoho podnikových dátových centier sa štandardizuje na modulárne panely, pretože môžu upgradovať jednotlivé optické porty z 1G LC na 10G LC alebo 25G LC jednoduchou výmenou modulov keystone, bez opätovného vedenia káblov alebo výmeny celých panelov.

Údržba a dlhodobá prevádzkyschopnosť

V prostrediach s vysokým prúdom portov – co-workingové priestory, hotelové obchodné centrá, miesta konania podujatí – jednotlivé keystone jacky bránia fyzickému zneužívaniu z opakovaných cyklov pripájania a odpájania. Modulárny panel umožňuje technikovi vymeniť opotrebovaný konektor za menej ako dve minúty pri cene dielov 5 – 10 USD bez narušenia akýchkoľvek iných spojení. Rovnaká oprava na drôtovom paneli vyžaduje opätovné prerazenie bloku alebo výmenu celej zostavy panela, čo môže znamenať 30–60 minút výpadku za incident.

Budúce overovanie a vylepšenia technológie

Sieťové štandardy sa vyvíjajú. Cat6A je teraz odporúčané minimum pre nové komerčné inštalácie podľa TIA-568.2-D a 10GBase-T je čoraz bežnejšie aj v prostrediach SMB. Ak dnes nasadíte káblový panel Cat6 a potrebujete výkon Cat6A o tri roky, vymeníte celý panel. S modulárnym panelom zamieňate konektory keystone pri zachovaní rámu. Tento rozdiel je menej dôležitý v skrini s 24 portami, ale stáva sa významným v celom rade 10-rackové dátové centrum so 480 portami .

Okrem dvoch hlavných typov: šikmé, tienené a prázdne prepojovacie panely

Zatiaľ čo káblové a modulárne sú dve základné kategórie, oba typy sa dodávajú v špecializovaných variantoch, ktoré riešia špecifické požiadavky na inštaláciu.

Uhlové prepojovacie panely

Uhlové prepojovacie panely nakláňajú predné porty pod uhlom 45 stupňov, čím vedú prepojovacie káble skôr do strany ako priamo von smerom k prednej časti stojana. Tým sa dramaticky znižuje namáhanie polomeru ohybu na prepojovacích kábloch a stojany s vysokou hustotou sú výrazne čistejšie. Uhlové panely sú k dispozícii v káblových aj modulárnych formátoch a bežne sa používajú v usporiadaniach prepínania v hornej časti stojana, kde je kritická správa káblov. Niektoré návrhy nakláňajú iba spodný rad portov, čím vytvárajú hybridné ploché/uhlové usporiadanie pre maximálnu hustotu.

Tienené (STP) prepojovacie panely

V prostrediach so značným elektromagnetickým rušením – výrobné poschodia, vysielacie zariadenia, lekárske zobrazovacie miestnosti – si tienená krútená dvojlinka (STP) vyžaduje tienený patch panel, aby sa zachovala kontinuita tienenia kábla v celom spoji. Tienený sieťový patch panel obsahuje kovové kryty portov a uzemňovaciu lištu, ktorá sa pripája k uzemňovacej dráhe stojana. Použitie netieneného panelu s káblom STP preruší štít na paneli a úplne zmarí jeho účel. Tienené panely sú k dispozícii v káblových aj modulárnych typoch, aj keď majú približne cenu 30–50 % oproti ekvivalentným netieneným modelom .

Prázdne prepojovacie panely

Prázdne patch panely nemajú žiadne porty. Používajú sa výlučne na správu stojanov – vypĺňajú prázdne 1U priestory na zlepšenie prúdenia vzduchu, blokujú prach alebo poskytujú označený povrch pre dokumentáciu. Hoci prázdne panely nie sú funkčným komponentom na distribúciu údajov, predstavujú profesionálnu konečnú úpravu v každom dobre organizovanom stojane a sú tu uvedené, pretože sú často zoskupené spolu s funkčnými prepojovacími panelmi v katalógoch dodávateľov a môžu spôsobiť zmätok pre nových kupujúcich.

Úvahy o hustote portov, stojanových jednotkách a správe káblov

Oba typy patch panelov musia byť hodnotené nielen podľa typu konektora, ale aj podľa toho, ako zapadajú do celkového usporiadania racku. Poskytuje štandardný 19-palcový stojan EIA 42U úžitkového priestoru . Zlý výber panelov môže plytvať rackovými jednotkami, vytvárať nočné mory pre správu káblov a robiť problémy bolestivé.

48-portový 1U káblový patch panel pevne zabalí porty a ponecháva málo horizontálneho priestoru pre svorky na vedenie káblov. Mnoho inštalatérov spáruje každý 48-portový panel s 1U horizontálnym káblovým manažérom priamo pod ním, čím obetuje 2U na panel, ale výrazne zlepšuje dlhodobú údržbu. 24-portový panel v 1U poskytuje viac horizontálneho dýchacieho priestoru medzi portami, čo uľahčuje označovanie a sledovanie jednotlivých káblov bez narušenia priľahlých spojení.

V prípade modulárnych panelov musí byť dodatočná hĺbka vyžadovaná niektorými dizajnmi keystone konektorov overená voči zadnej vôli stojana. Niektoré kľúčové kamene Cat6A siahajú 2 až 3 palce za čelnú plochu panelu a v krytoch na montáž na stenu s malou hĺbkou s hĺbkou iba 12 až 14 palcov to môže fyzicky znemožniť inštaláciu bez starostlivého predbežného plánovania.

Postupy označovania a dokumentácie

Bez ohľadu na typ panela je správne označenie rovnako dôležité ako samotný hardvér. Najlepšia prax v tomto odvetví vyžaduje, aby bol každý port označený jedinečným identifikátorom, ktorý sa mapuje na káblový plán dokumentujúci miesto pôvodu, miesto určenia, kategóriu kábla, dátum inštalácie a referenciu na výsledok testu. Väčšina kvalitných patch panelov obsahuje pod alebo nad portmi kanálik s pásikom štítkov. Používaním štítkov Brady, HellermannTyton alebo podobných systémov s tepelne zmršťovacími alebo samolaminovacími štítkami sú identifikátory čitateľné 10 rokov aj v prašnom alebo vlhkom prostredí.

Najlepšie postupy inštalácie pre oba typy panelov

Bez ohľadu na to, aký typ sieťového prepojovacieho panela si vyberiete, súbor konzistentných inštalačných postupov zaisťuje, že výkon kanála spĺňa alebo prekračuje stanovené špecifikácie.

• Udržujte skrútenie páru do 13 mm od koncového bodu minimalizovať presluchy, najmä pri inštaláciách Cat6A.
• Za panelom nechajte aspoň 12 palcov servisnej slučky, aby ste umožnili opätovné zakončenie bez ťahania nového kábla.
• Nikdy neprekračujte minimálny polomer ohybu kábla – zvyčajne 4-násobok priemeru kábla pre netienený a 8-násobok pre tienený.
• Použite kalibrovaný raziaci nástroj nastavený na správnu úroveň nárazu pre typ bloku (110 vs. Krone).
• Pred odhlásením inštalácie otestujte každý kanál certifikovaným testerom v teréne (Fluke DSX, IDEAL SignalTEK alebo ekvivalentný) podľa noriem TIA-568 alebo ISO/IEC 11801.
• Uchovávajte testovacie správy elektronicky a prepojte ich s plánom káblov pre každý port v systéme.
• Pri použití modulárnych panelov sa uistite, že konektor keystone a rám panela sú z rovnakého testovaného systému, aby bola chránená záruka alebo certifikácia výrobcu.

Podľa týchto krokov premení patch panel z jednoduchého nákupu hardvéru na riadne zdokumentovaný a certifikovateľný komponent infraštruktúry, ktorý spoľahlivo podporuje sieť 15-25 rokov —typický životný cyklus štruktúrovaného kabelážneho systému inštalovaného podľa súčasných noriem.

Bežné chyby pri výbere prepojovacieho panela

Dokonca aj skúsení inštalatéri občas robia chyby pri výbere, ktoré spôsobujú problémy mesiace alebo roky po prvom nasadení. Nasledujúce sú najbežnejšie a možno sa im vyhnúť.

Nezhoda kategórie panela s kategóriou kábla

Inštalácia kábla Cat6A a jeho ukončenie na paneli s hodnotením Cat6 obmedzuje kanál na výkon Cat6. Najslabšia zložka v kanáli určuje menovitý výkon celého spojenia. Ak používate Cat6A na podporu 10GBase-T alebo 25GBase-T, každý komponent – ​​kábel, patch panel, keystone jack a patch kábel – musí mať hodnotenie Cat6A.

Ignorovanie správy zadných káblov

Zadná strana silne zaplneného 48-portového panelu pojme 48 jednotlivých káblových vedení. Bez správnych zadných vodiacich líšt, J-hákov alebo káblových cievok sa tieto vedenia stanú spletitou hmotou, ktorá zbytočne sťažuje budúce pridávanie, presuny a zmeny (MAC) a zvyšuje riziko náhodného poškodenia kábla počas nesúvisiacich údržbárskych prác.

Nákupom nesystémových komponentov ušetríte peniaze

Použitie rámu panelu Panduit s neznačkovými konektormi keystone alebo zmiešanie patch panelov Cat6 s káblom Cat6A od iného výrobcu porušuje záruku testovaného systému. Výrobcovia ako Panduit, Leviton, Belden, CommScope a Legrand certifikujú svoje komponenty ako systémy a táto certifikácia je platná len vtedy, keď sa komponenty z rovnakej rodiny používajú spoločne. Miešaním značiek ušetríte $ 2 – $ 5 za port môže spôsobiť neplatnosť 25-ročnej záruky na systém v hodnote podstatne vyššej, ako sú úspory.

Podcenenie požiadaviek na počet portov

Bežným pravidlom pri navrhovaní komerčnej kabeláže je plánovanie O 20 – 30 % viac portov, ako je v súčasnosti potrebné . Organizácie rastú, pracovné stanice sa množia a zariadenia internetu vecí sa množia. Vyčerpanie portov pre patch panel si vynúti inštaláciu nového panelu v strede racku alebo úplné prepracovanie – oboje je rušivejšie a drahšie ako jednoduchá inštalácia väčšieho panelu alebo ďalších panelov od začiatku.
