Tienené alebo netienené keystone konektory? Kedy myslieť na ochranu pred EMI?

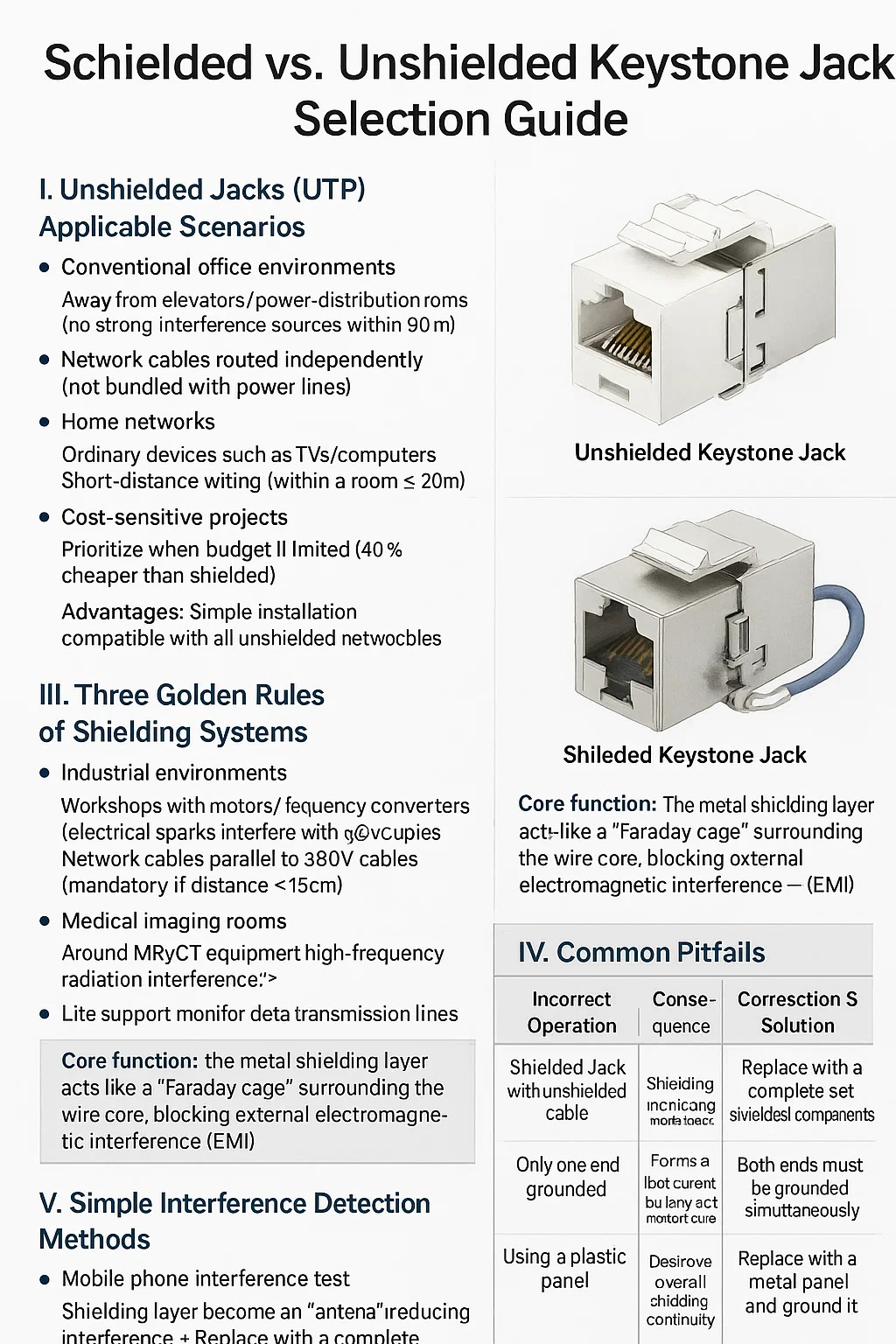

Tienené vs Keystone Jack Sprievodca výberom

I. Použiteľné scenáre netienených zdvihákov (UTP).

● Bežné kancelárske prostredie

Ďaleko od výťahov/miestností na rozvod energie (žiadne silné zdroje rušenia do 30 metrov)
Sieťové káble sú vedené nezávisle (nie sú súčasťou elektrického vedenia)

● Domáce siete

Bežné zariadenia, ako sú televízory/počítače
Vedenie na krátku vzdialenosť (v miestnosti ≤ 20 metrov)

● Nákladovo citlivé projekty

Uprednostniť, keď je rozpočet obmedzený (40 % lacnejšie ako tienené)
Výhody: Jednoduchá inštalácia, kompatibilný so všetkými netienenými sieťovými káblami

II. Scenáre, kde sa vyžadujú tienené konektory (STP/FTP).

● Priemyselné prostredie

Dielne s motormi/frekvenčnými meničmi (elektrické iskry rušia sieťové signály)
Sieťové káble paralelné s káblami 380 V (povinné, ak je vzdialenosť < 15 cm)

● Lekárske zobrazovacie miestnosti

Okolo zariadenia MRI/CT (interferencia vysokofrekvenčného žiarenia)
Linky prenosu údajov monitora podpory života

● Vysoko rizikové vonkajšie priestory

V blízkosti antén základnej stanice (elektromagnetické rušenie)
Oblasti náchylné na búrky (tieniaca vrstva môže viesť indukovaný blesk)
Hlavná funkcia:
Kovová tieniaca vrstva funguje ako "Faradayova klietka" obklopujúca jadro drôtu a blokuje externé elektromagnetické rušenie (EMI)

III. Tri zlaté pravidlá tieniacich systémov

● Úplné tienenie:

Sieťový kábel Keystone Jack Konektor RJ45 musí byť tienený (porucha ktoréhokoľvek komponentu spôsobí neúčinnosť systému)

● Dvojité uzemnenie:

Uzemnenie patch panelu na konci skrinky
Uzemnenie kovového krytu spínača na konci zariadenia

● Údržba proti oxidácii:

Uzemňovacie kontakty by sa mali brúsiť každých šesť mesiacov (aby hrdza nespôsobila zlyhanie uzemnenia)

IV. Časté úskalia

V. Jednoduché metódy detekcie rušenia

● Test rušenia mobilného telefónu:

Počas hovoru držte telefón v blízkosti sieťového kábla → Ak počujete „bzučanie“, dochádza k rušeniu

● Metóda detekcie multimetrom:

Zmerajte napätie medzi sieťovým káblom a uzemňovacím vodičom > 1V → Je potrebné skontrolovať uzemnenie

● Praktický záťažový test:

Pingujte na bránu, kým kopírka funguje → Ak miera straty paketov presiahne 5 %, je potrebné ju zablokovať.
